Как самому собрать систему полива для участка
Для полива растений в теплице или на грядках можно использовать капельную ленту. Она укладывается вдоль рядов растений и подключается к главному шлангу. Это простой способ, и установить его несложно.
Если вы хотите поливать растения точечно, в прикорневую зону, можно использовать слепую трубку и угловые капельницы-стрелки. Для этого потребуется больше деталей, но мы расскажем, как их выбрать.
Что нужно сделать перед монтажом капельного полива:

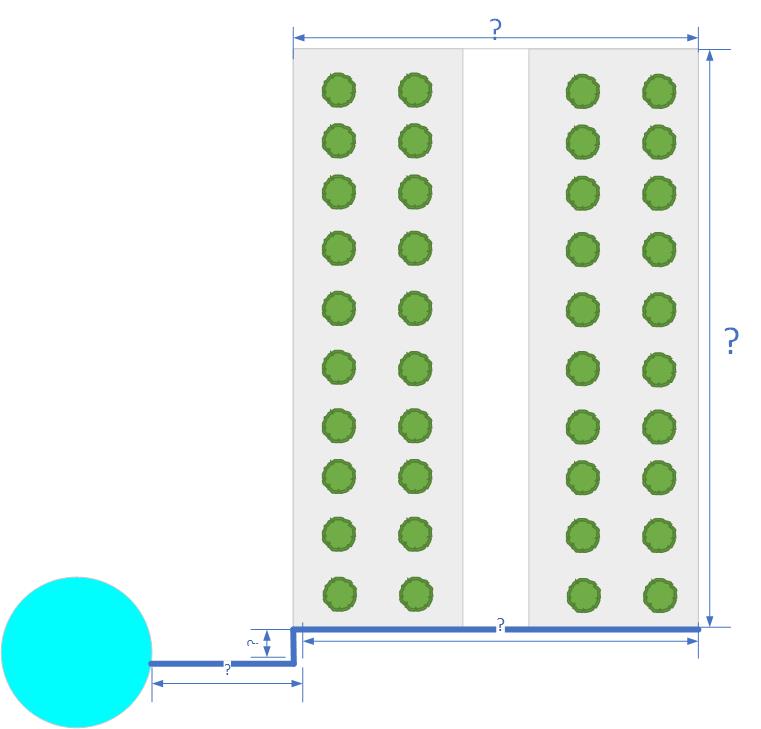

1. Измерить длину и ширину теплицы или участка.
2. Нарисовать план участка с учётом количества и расположения рядов растений. Если нужен точечный полив, посчитайте, сколько растений будет на каждой линии.
3. Для продолжения вам необходимо будет определить, какой длины нужен подводящий шланг от ёмкости или водопровода (насоса).
4. Рассчитать необходимую длину «слепой» трубки.
5. Подобрать нужные фитинги (соединители) в соответствии с планом участка и расположением рядов растений.
Точечный полив, в отличие от полива капельной лентой или капельной трубкой, подразумевает подачу воды непосредственно под каждое растение, в его прикорневую зону. Для этих целей используются прикорневые капельницы-стрелки. Они бывают двух видов – с лабиринтом и без лабиринта.

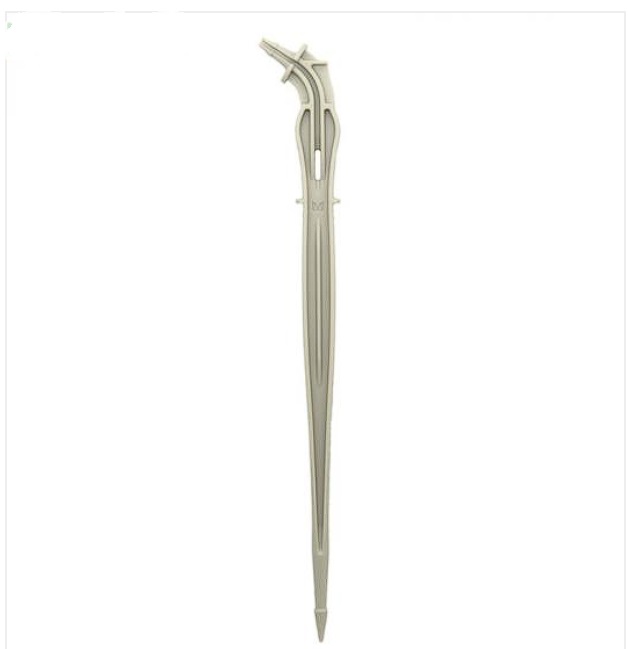

Капельница-стрелка без лабиринта устанавливается на капельницу прикорневую (эмиттер с компенсацией давления либо без компенсации). Через неё выливается такое количество воды, которое выливается из капельницы-эмиттера. Если будет установлено несколько капельниц-стрелок через разветвитель, то устанавливать их нужно под одно растение с разных сторон, так как количество воды, которое будет подаваться на каждую стрелку будет разным, но равно производительности эмиттера, к которому они подключены. Капельница-стрелка является как бы удлинителем, часто так поливают растения в контейнерах и горшках, трубка в таком случае может укладываться снизу или сбоку от растений, где она не мешает работе в теплице.

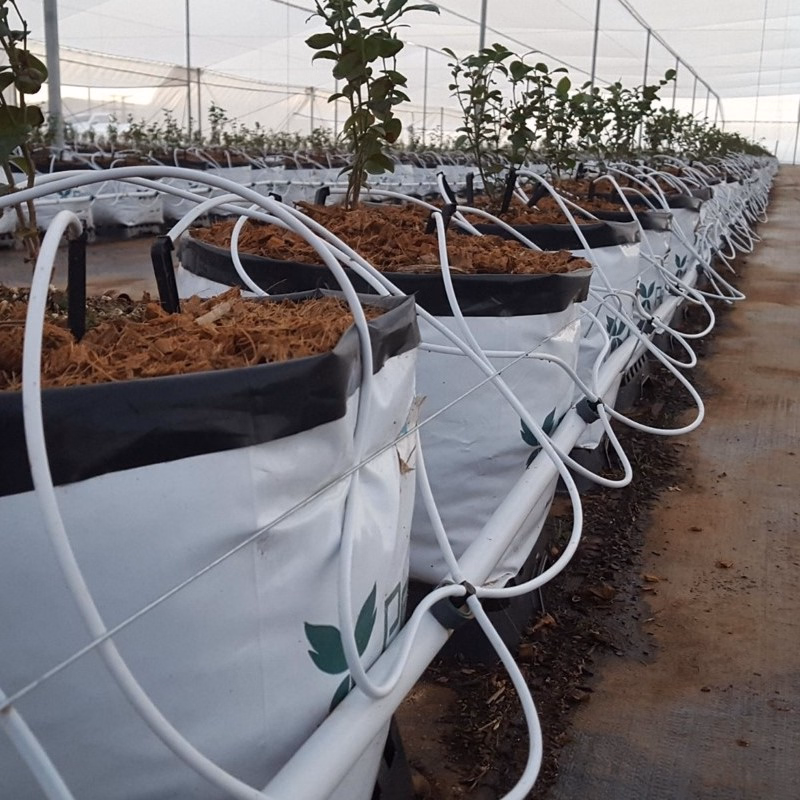

В данном случае полив растений в контейнерах. К одной капельнице-эмиттеру подключено 4 капельницы-стрелки без лабиринта, которые поливают одно растение. Слепая трубка убрана для удобства работы в теплице.

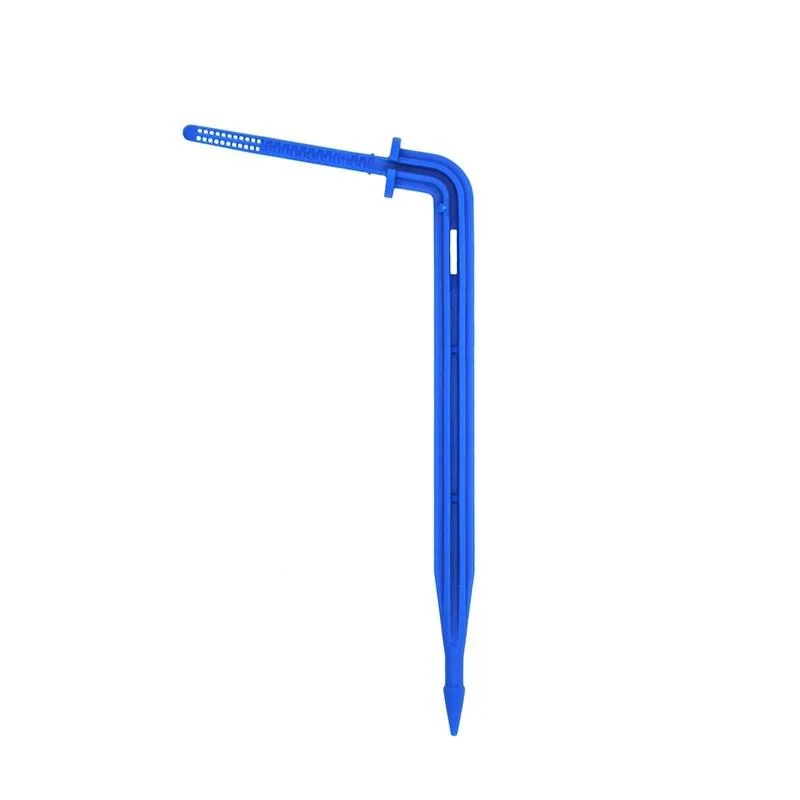

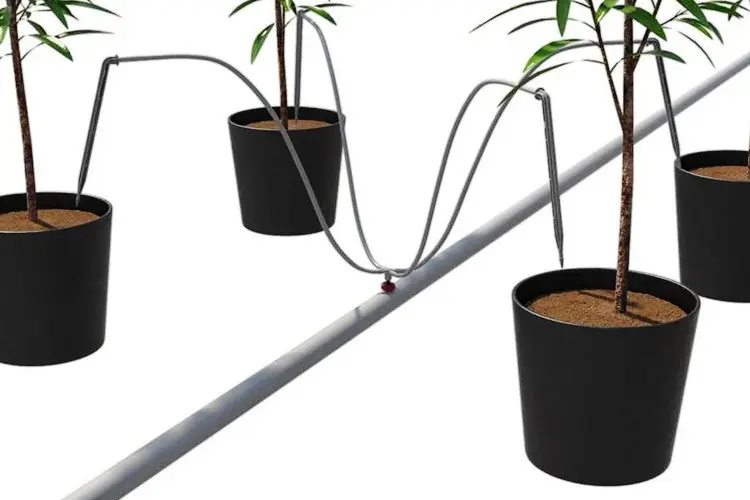

Капельница-стрелка с лабиринтом ограничивает количество воды, которое может пройти через неё от капельницы-эмиттера. В случае, если эмиттер будет выливать больше воды, чем может пропустить капельница, лишняя вода просто не пройдет к растению. Капельницы с лабиринтом монтируются на капельницу-эмиттер через разветвители и могут устанавливаться одновременно под несколько растений. Вылив капельницы-эмиттера подбирается исходя из количества капельниц-стрелок, подключенных к эмиттеру. Если капельница-стрелка имеет вылив 2 л/час, и необходимо подключить к одному эмиттеру 4 штуки, то капельницу-эмиттер нужно выбирать на 8 л/час, если 2 капельницы-стрелки, то на 4 л/час соответственно.

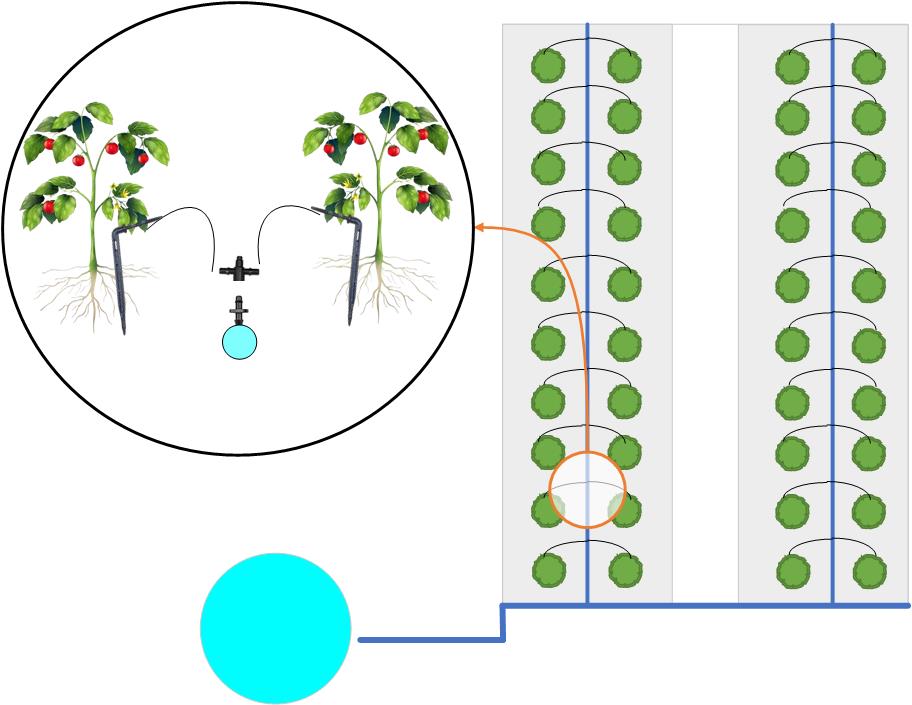

Так же в небольших теплицах возможен монтаж капельниц-стрелок с лабиринтом сразу в слепую трубку, через адаптер, не используя капельницу-эмиттер. В данном случае уже лабиринт капельницы-стрелки будет дозировать воду под каждое растение. Такая система будет отлично работать от ёмкости или водопровода.
Как рассчитать количество материалов:
· Измерьте длину грядок и расстояние до источника воды.
· Посчитайте, сколько линий нужно проложить, чтобы подвести воду ко всем растениям.
· Сложите длину всех рядов, чтобы получить общую длину слепой трубки диаметром 16 мм.
· Рассчитайте длину магистрального шланга: ширина участка плюс расстояние для подключения к ёмкости (водопроводу, насосу).
· Посчитайте количество точек полива и, соответственно, капельниц-стрелок.
· Определите, сколько метров микротрубки нужно для подключения капельниц-стрелок. Для этого измерьте ширину грядки и расстояние от слепой трубки до растений, и сделайте небольшой запас длины.
Какие детали понадобятся:
· Заглушки на каждый ряд.
· Тройники и уголки для магистральной линии.

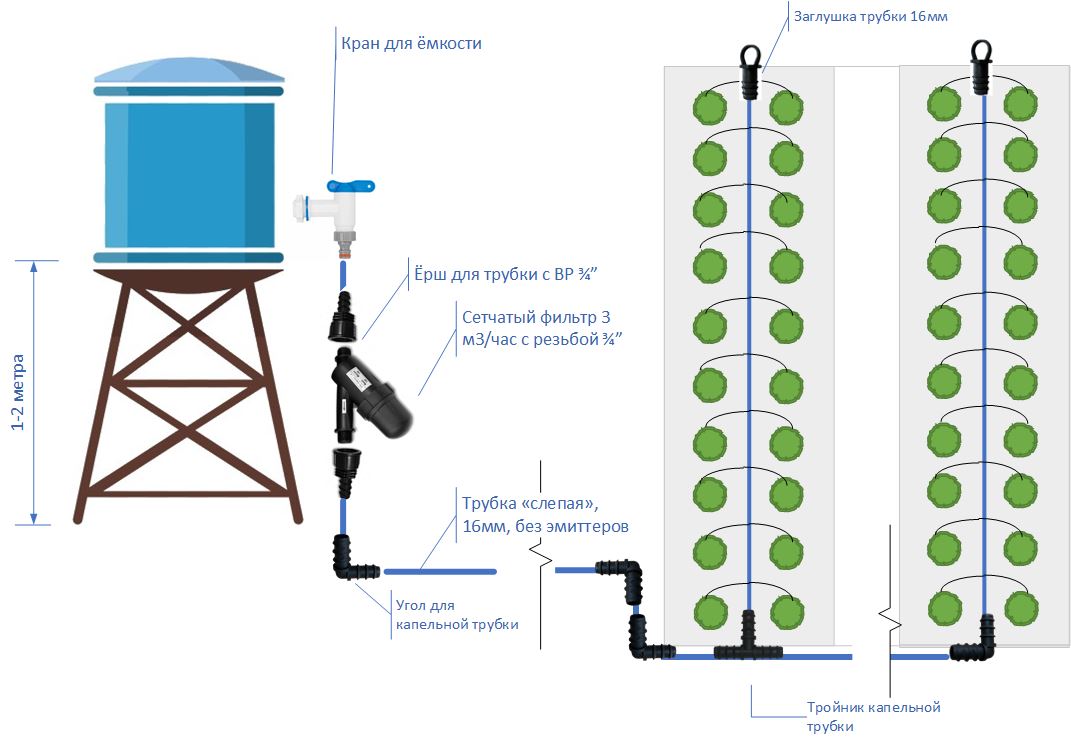

· Если полив будет из ёмкости, нужен сетчатый фильтр, чтобы предотвратить засорение системы крупными частицами осадка.

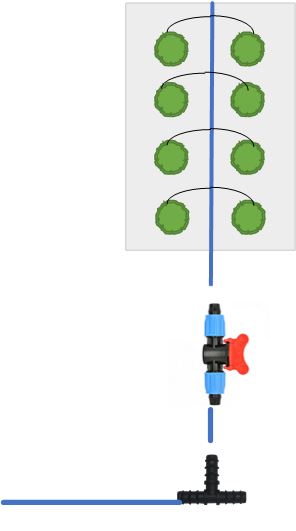

В процессе монтажа слепая трубка нарезается на куски необходимой длины, затем соединяется с помощью фитингов-ершей, или фитингов для капельной трубки с зажимными гайками. Вам могут понадобиться тройники, а также углы, возможно крестовина для трубки. В случае, если вы монтируете полив в небольшой теплице, в качестве подающей магистрали используйте ту же слепую трубку, это сэкономит деньги на покупку водопроводной трубы, которая используется в системах полива большого размера. Если вам будет необходимо установить краны на некоторые ряды, используйте проходной кран для трубки. Для этого необходимо после тройника отрезать кусочек трубки, одеть кран и дальше подключить трубку, которая идет вдоль растений.

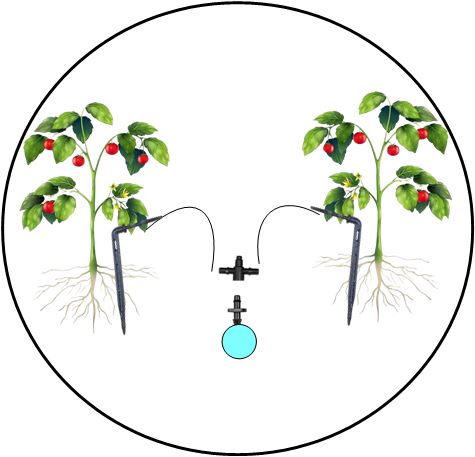

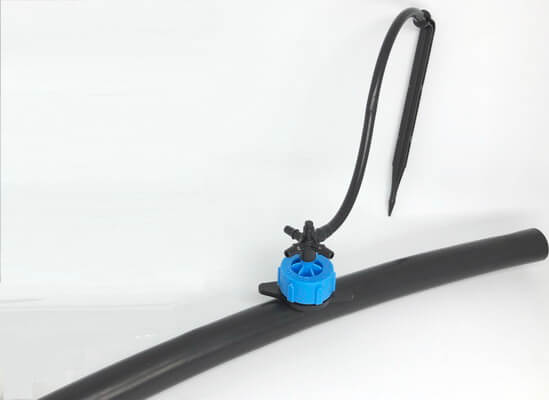

Для монтажа системы вам понадобится пробойник для слепой трубки на 4 мм. В слепой трубке пробиваются отверстия в местах установки адаптеров (капельниц-эмиттеров), затем на них монтируются разветвители, к ним присоединяется шланг (микротрубка) 3х1 мм, и в конце на микротрубку устанавливаются капельницы-стрелки.
Водовылив капельницы-эмиттера, в случае его использования, определяется по количеству капельниц-стрелок, как описано в начале статьи. Эмиттер на 8 л/час – 4 капельницы-стрелки с лабиринтом, эмиттер на 4 л/час – 2 капельницы-стрелки с лабиринтом.

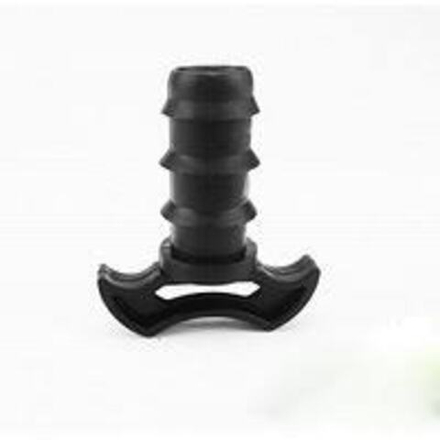

В конце на трубку устанавливаются заглушки, и системой можно пользоваться.

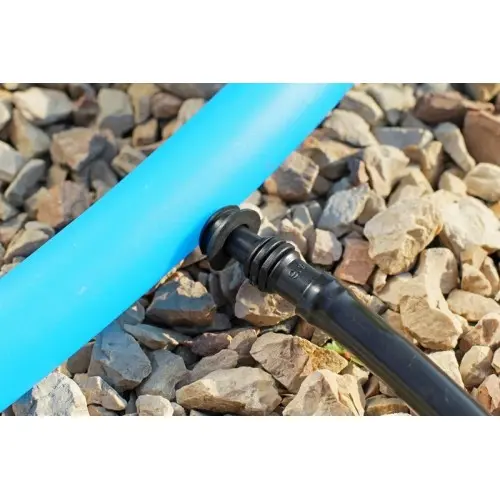

В случае использования водопроводной трубы в качестве магистральной меняются только необходимые для подключения слепой трубки фитинги. В данном случае они устанавливаются в отверстия, просверливаемые в трубе, и могут быть с краном или без крана.
Используются трубы от 32 до 50мм, в конце устанавливаются заглушки. Монтаж от ёмкости будет иметь отличия, вам понадобятся компрессионные фитинги для труб соответствующего диаметра. Для лучшего понимания, нарисуйте схему, на которой вы сможете понять какое количество углов, тройников и прямых фитингов вам будет необходимо для монтажа.
Как видим, процесс монтажа прикорневого полива не сложен, монтаж такой системы можно производить своими руками, достаточно только правильно подобрать комплектующие и потратить немного свободного времени на подготовку.
