Фитинги для труб, рукавов

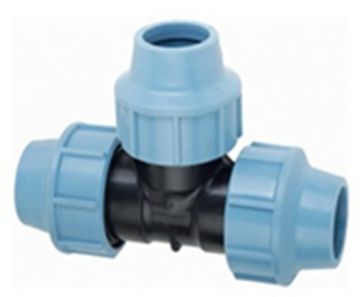

Фитинги для полиэтиленовых труб — компрессионные и резьбовые соединительные элементы для сборки систем капельного орошения и водопроводов из труб ПНД. Обеспечивают герметичное разборное соединение труб диаметром DN16–DN75 без сварки, выдерживают рабочее давление до 10 бар.

Типы фитингов по функции

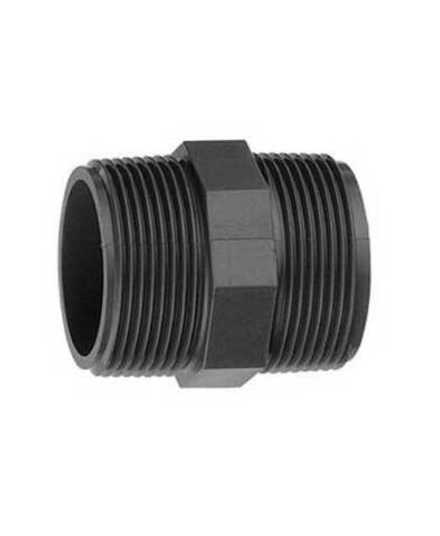

Фитинги с резьбовыми соединениями

Как выбрать фитинг для системы капельного полива

Шаг 1 — Определите тип трубы

Компрессионные фитинги подходят для труб ПНД (полиэтилен низкого давления) по ГОСТ 18599 с SDR 11 и SDR 17. Убедитесь, что наружный диаметр трубы соответствует маркировке фитинга — именно наружный диаметр, не внутренний.

Шаг 2 — Подберите диаметр

Для трубы ПНД 32×2,9 мм (наружный диаметр 32 мм) нужен фитинг DN32. Внутренний диаметр трубы (26,2 мм) в расчёте не участвует. Распространённые диаметры в капельном поливе: магистраль — DN32–DN63, боковые линии — DN16–DN25.

Шаг 3 — Учтите рабочее давление

Стандартные компрессионные фитинги из ПВХ рассчитаны на давление до 10 бар. Для систем капельного орошения с редуктором давления (обычно 1–2 бар на капельницах) это с запасом. Если давление в магистрали превышает 6 бар, дополнительно установите редуктор перед линиями.

Монтаж компрессионных фитингов

1. Подготовьте трубу

   Обрежьте трубу строго перпендикулярно оси специальными ножницами для ПНД или труборезом. Торец должен быть ровным — кривой срез гарантирует протечку. Снимите фаску под углом 15° на глубину 1–2 мм.

2. Разберите фитинг

   Отверните накидную гайку, извлеките разрезное кольцо и прижимной конус. Осмотрите все элементы — на кольце не должно быть заусенцев и трещин.

3. Наденьте элементы на трубу

   Наденьте накидную гайку, затем разрезное кольцо скосом к концу трубы. Вставьте трубу в корпус фитинга до упора в ограничитель — должен быть ощутимый щелчок или сопротивление.

4. Затяните соединение

   Закрутите накидную гайку вручную до упора, затем доверните ключом на 1–1,5 оборота. Для DN16–DN25 момент затяжки 25–30 Н·м, для DN32–DN50 — 40–45 Н·м. Не перетягивайте — это деформирует кольцо.

5. Проверьте герметичность

   Подайте давление, подождите 2–3 минуты. Проведите влажной ладонью по соединению — следов влаги быть не должно. При обнаружении капли — дожмите гайку на четверть оборота.

Преимущества компрессионных фитингов ПНД в системах орошения

• Разборность: соединение можно разобрать и собрать повторно до 5–7 раз — удобно при сезонном демонтаже системы
• Без инструмента: для сборки достаточно одного рожкового ключа, сварочное оборудование не нужно
• Химическая стойкость: ПВХ не разрушается при контакте с удобрениями, кислотами и хлорированной водой, применяемыми при фертигации
• Коррозионная стойкость: в отличие от латунных фитингов, не подвержены электрохимической коррозии в кислых почвах
• Долговечность: срок службы при соблюдении технологии монтажа — 25–30 лет
