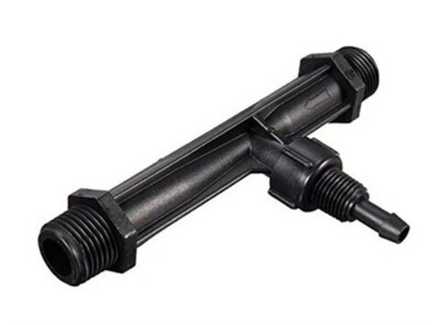

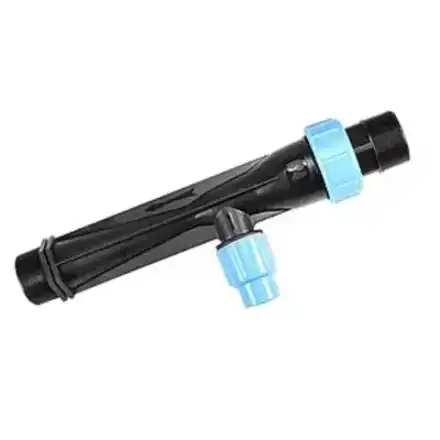

Инжектор Вентури — устройство для подачи жидких удобрений в систему капельного полива. Работает без электричества, за счёт давления воды в магистрали. Процесс подачи удобрений через полив называется фертигацией — это один из самых эффективных способов подкормки, потому что питание попадает прямо к корням.
Это самый частый вопрос. Бочка на высоте 2 метра создаёт давление всего 0,2 бара — в 10 раз меньше, чем нужно. Даже на высоте 10 метров будет только 1 бар — на грани работоспособности. Для стабильной работы инжектора нужен насос (поверхностный, погружной) или водопровод с давлением от 1,5 бар.
Как подобрать инжектор по диаметру трубы
Главное правило: инжектор должен быть минимум вдвое меньше трубы, в которую он подключается. Если труба 50 мм — берите инжектор ¾" (20 мм), а не 2" (50 мм). При равных диаметрах сужения не хватает и удобрения не засасываются.
Труба 32 мм
Инжектор: ½"
Давление в системе: от 1,5 бар
Расход удобрений: 30–120 л/ч
Труба 40 мм
Инжектор: ½" – ¾"
Давление в системе: от 1,5–2 бар
Расход удобрений: 50–200 л/ч
Труба 50 мм
Инжектор: ¾"
Давление в системе: от 2 бар
Расход удобрений: 80–300 л/ч
Труба 63 мм
Инжектор: ¾" – 1"
Давление в системе: от 2–2,5 бар
Расход удобрений: 120–400 л/ч
Труба 75 мм
Инжектор: 1" – 1½"
Давление в системе: от 2,5–3 бар
Расход удобрений: 200–600 л/ч
Давление указано для системы в целом (магистраль). Расход — при давлении 2–3 бар, водорастворимых удобрениях, всасывающей трубке до 1 м. Конкретные значения зависят от модели инжектора и условий установки.
Почему инжектор нельзя сделать своими руками
Идея собрать инжектор из сантехнических переходников выглядит привлекательно, но на практике не работает. Причина — в геометрии.
Инжектор Вентури — это не просто сужение трубы. Для создания устойчивого разрежения критически важны:
- Угол сужающегося конуса (сопла): обычно 21° ± 1°. При большем угле поток отрывается от стенок, разрежение не формируется. При меньшем — инжектор получается непрактично длинным
- Угол расширяющегося конуса (диффузора): 5–7°. Это пологое расширение позволяет постепенно восстановить давление. Если конус круче — поток турбулизируется, давление не восстанавливается, потери огромны
- Точный диаметр горловины и правильное расположение всасывающего патрубка — определяют производительность и стабильность эжекции
Заводские инжекторы изготавливаются литьём с допуском в десятые доли миллиметра. Воспроизвести такую геометрию в домашних условиях невозможно. Самодельная конструкция из переходников либо не будет всасывать удобрения вовсе, либо создаст чрезмерное сопротивление потоку.

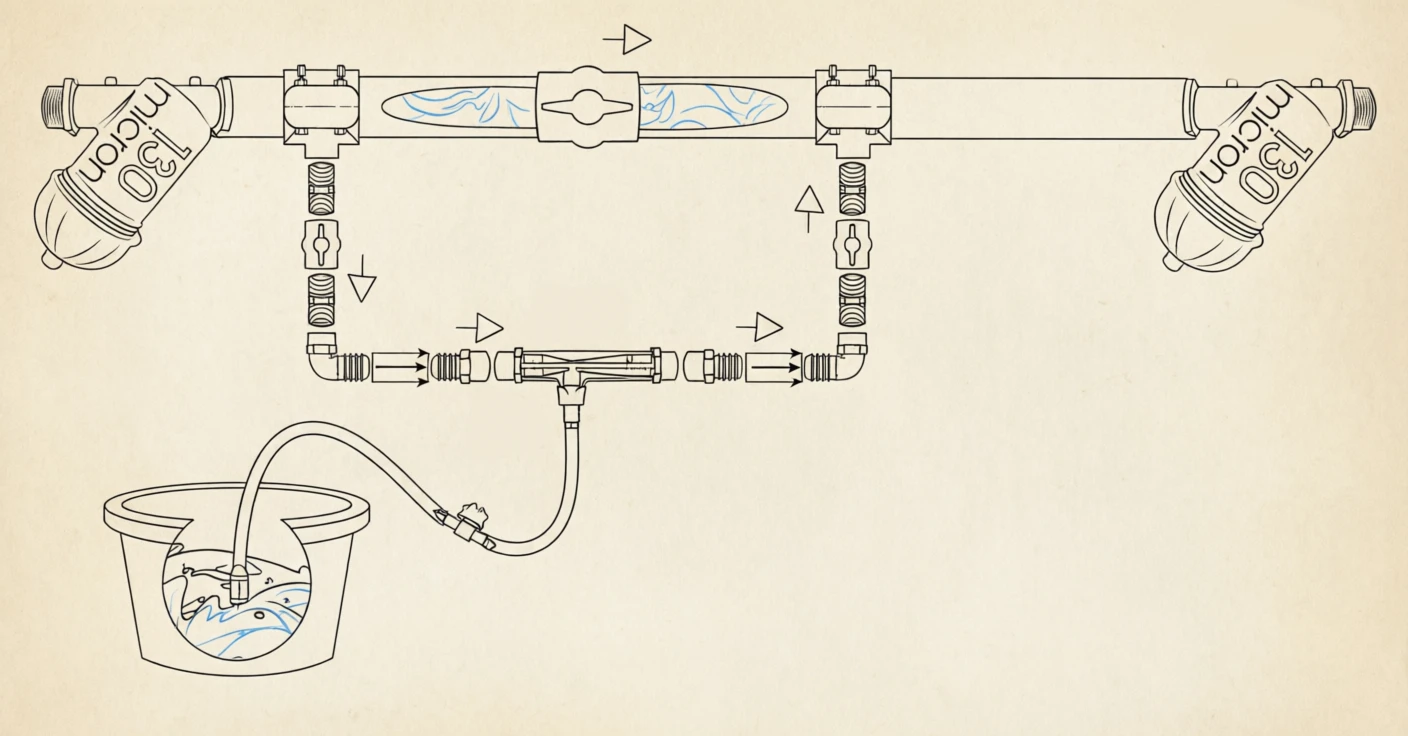

Как подключить: байпасная схема
Ставить инжектор напрямую в трубу — ошибка. Потери давления составят 30–50%, и капельницам может не хватить рабочего давления (им нужно минимум 0,8–1 бар).
Правильный вариант — байпасная схема: инжектор ставится на отдельную ветку параллельно основной трубе. Кран на этой ветке позволяет регулировать, какая часть потока проходит через инжектор. Так вы контролируете и концентрацию раствора, и давление в системе.
- Два манометра — до и после инжектора, чтобы видеть перепад давления (оптимально 0,5–1,5 бар)
- Фильтр 120 mesh (130 мкм) — на линии после инжектора. Нерастворённые частицы забьют капельницы
- Обратный клапан — чтобы вода из магистрали не попала обратно в бак с удобрениями
Настройка перепада давления
После монтажа инжектора по байпасной схеме нужно выставить правильный перепад давления. Это делается один раз, дальше система работает сама.
-
Закройте байпасный кран полностью
Весь поток пойдёт через инжектор. Запустите систему — откройте все краны на полив.
-
Запишите давление на обоих манометрах
Посмотрите показания до и после инжектора. Разница — это перепад ΔP.
-
Плавно открывайте байпасный кран
Часть потока начнёт обходить инжектор. Добивайтесь перепада 0,5–1,5 бар. Обычно для этого кран открывают на 20–30%.

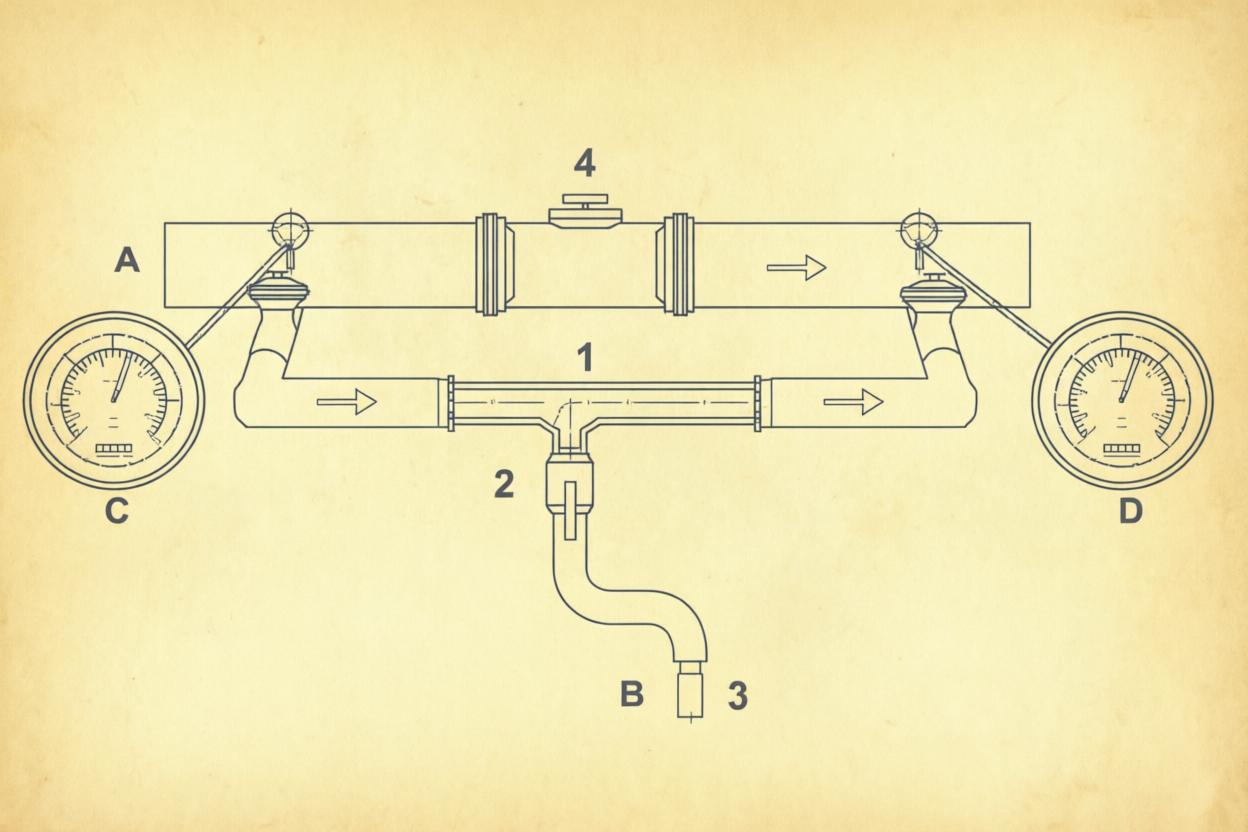

Манометр на входе показывает 2,5 бар, на выходе — 1,8 бар. Перепад = 0,7 бар. Это в пределах нормы, инжектор будет стабильно всасывать удобрения.
Калибровка перед первым запуском на удобрениях
Прежде чем подключать бак с удобрениями, проверьте, с какой скоростью инжектор всасывает жидкость. Это нужно, чтобы рассчитать концентрацию раствора и время фертигации.
-
Опустите всасывающую трубку в мерную ёмкость с водой
Подойдёт ведро с литровой разметкой. Удобрения пока не нужны — калибруем на чистой воде.
-
Запустите систему на 10 минут
Инжектор начнёт всасывать воду из ведра. Следите, чтобы трубка не оголилась.
-
Посчитайте расход
Замерьте, сколько воды ушло из ведра. Умножьте на 6 — получите расход в литрах в час.
Расход (л/ч) = Убыль воды (л) × 6Пример: за 10 минут ушло 2,5 л → расход = 2,5 × 6 = 15 л/ч
Зная расход, вы сможете приготовить маточный раствор нужной концентрации и рассчитать время полива с удобрениями.
Что полезно знать
- Точность дозирования инжектора — ±5–10%. Для полевых культур и теплиц этого достаточно. Для гидропоники и субстратов, где важна точность ±1%, нужен дозирующий насос
- Густые удобрения всасываются хуже. Если раствор вязкий — разбавьте его водой 1:1 перед подачей
- Треск и вибрация — признак кавитации (вскипание воды в горловине). Уменьшите перепад давления до 1,5 бар или меньше
- Калибровка — проверяйте расход в начале сезона и при смене удобрений. Опустите трубку в мерную ёмкость, запустите на 10 минут, посчитайте убыль
- Давление в системе от 1,5 бар (насос или водопровод)
- Инжектор вдвое меньше диаметра трубы
- Подключение по байпасной схеме с фильтром и обратным клапаном
