Туманообразователь для теплиц
Система туманообразования подразумевает использование мелкодисперсной пыли в промышленности, чтобы создать завес от неприятных запахов, отпугивать насекомых, поддерживать микроклимат в теплицах. Обычно такие механизмы работают на высоком давлении — свыше 20 атм. Для фоггеров используют форсунки лишь из латуни — недешевый материал.
Туманообразователи полезны не только в промышленных целях, но и для обычных фермеров и дачников с домашним хозяйством. Их использование возможно, благодаря распространению систем низкого давления, которые работают от 2-3 атм.
Установка туманообразователей в хозяйстве помогает решить такие задачи:
- Увлажнить до оптимального показателя воздух;
- Понизить температуру;
- Обеспечить внекорневую подкормку.
- Туманообразующие форсунки: создают мелкодисперсную водяную пыль;
- Контроллер: отвечает за управление работой туманообразователя по расписанию;
- Насосная станция: обеспечивает нужное давление в магистрали туманообразования;
- Фильтр: выполняет очищение воды и отвечает за предохранение сопла фоггера от засорения;
- Магистраль подачи воды: обеспечивает разводку воды по теплице к соплам.
Туманообразователи, или как их еще называют "фоггеры", от английского слова fog - туман, изготавливаются в большом ассортименте, различными производителями. Радиус орошения, как привило, составляет 1 - 1,2 м, однако может доходить и до 1,3 м, как у Rivulis Rondo Mist Sprayer.
Отличаются туманообразователи по выливу воды, он указан в л/час. Чаще всего используются форсунки с выливом 26-40 л/час.

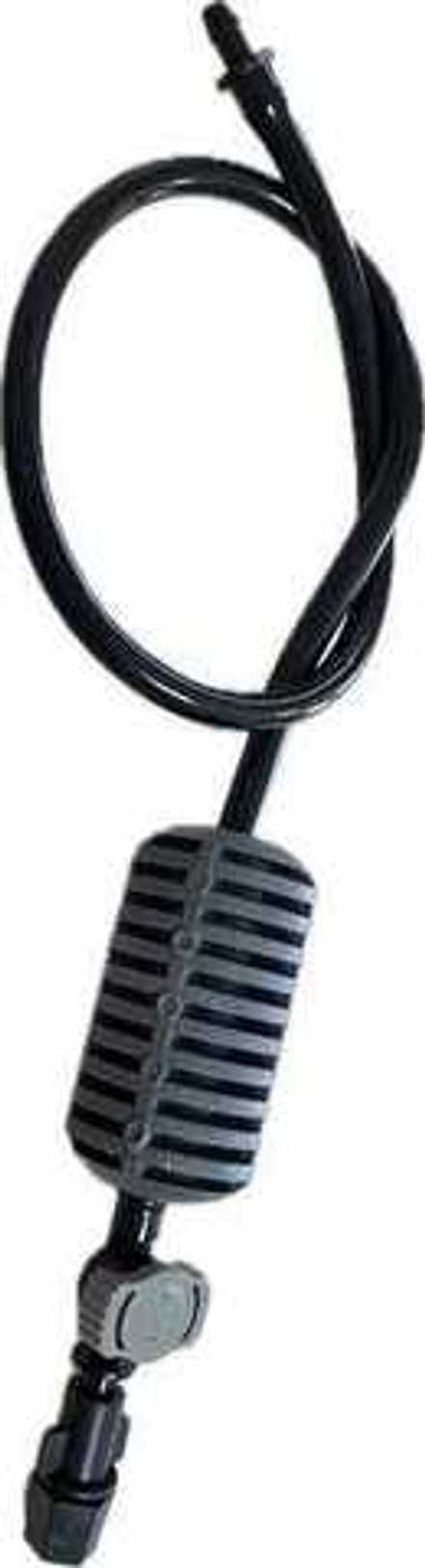

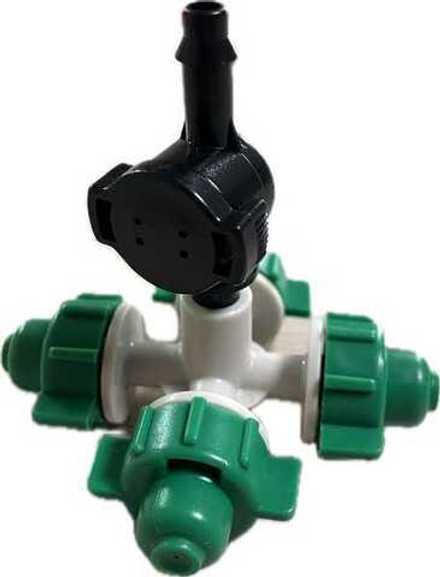

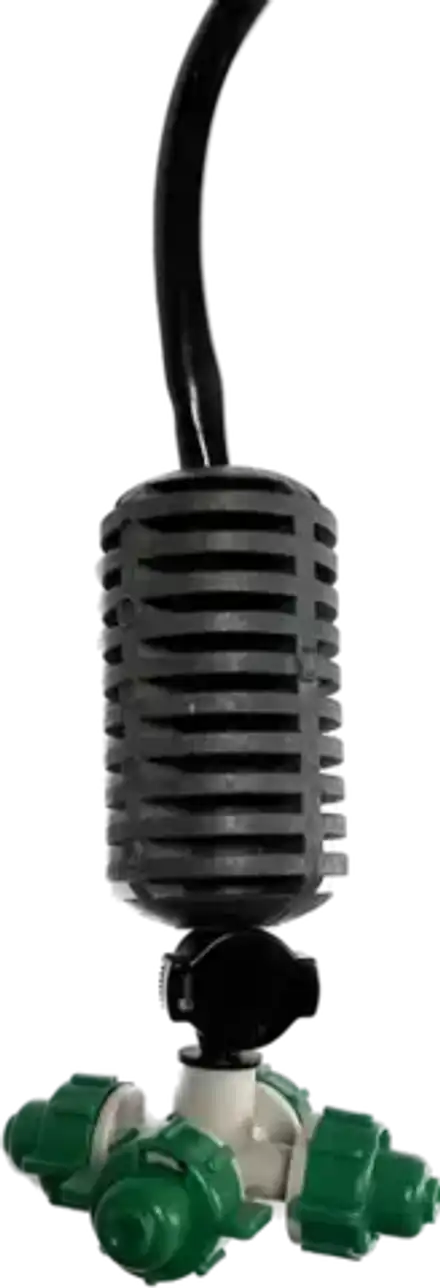

Количество сопел у разных моделей отличается. К примеру, известные многим израильские туманообразователи Naan Dan Jain Hadar 7110 имеют одно сопло, что позволяет создать охват в 360 градусов без "мертвых зон", китайские производители как правило изготавливают форсунки с 4-мя и более соплами. Их конструкция в чем-то схожа с распылителями в ранцевых опрыскивателях, благодарая чему они легко разбираются и чистятся.
Для лучшей работы всей системы используются клапаны дренажные, или антикапельники.
Принцип их работы следующий: при подаче воды в системе нарастает давление, примерно 1,5 - 1,8 атм, при котором открывается проход в антикапельнике и туманообразователь начинает сразу создавать туман, при этом клапана открываются одновременно. При отключении управляющего клапана давление в системе падает и проход в дренажном клапане моментально закрывается. Вода не сочится из форсунок, а остается в магистрали. Это очень важно при выращивании кассетной рассады. Конечно, небольшое количество капель собирается на форсунке при работе и скапывает вниз, но может повредить только ту ячейку, которая находится непосредственно под туманообразователем.
Установка производится на высоте 1,8 - 2 метра от поверхности земли. При более низкой высоте снижается радиус орошения, так же туман быстрее осядает на листья и не успевает снизить температуру.
Шаг установки туманообразователей как правило 1 - 1,2 метра друг от друга на линии и между линиями.
Контроллер для туманообразователей может быть в двух разновидностях:
- Электрическое реле времени, которое управляет включением насоса;
- Таймер либо клапан с контроллером, который устанавливается на подающую магистраль системы.
При использовании реле времени, систему необходимо запитывать от насоса, либо устанавливать на линии электромагнитный клапан, которым это реле будет управлять. В этом случае должна быть установлена насосная станция для фоггера.
Таймеры, устанавливаемые на подающую магистраль, бывают с разным функционалом: от совсем недорогих, работающих от батареек до профессиональных контроллеров полива, таких как Baccara Geva 75 Window. Если вы запитываете систему от водопровода, не стоит покупать самый дорогой контроллер для фоггера. Достаточно будет бюджетного батарейного таймера. Желательно, чтобы у него была простая и понятная настройка, а также возможность цикличной работы, как правило это 1 минута работы через 1 час. В системах с большим количеством установленных туманообразователей лучше применять профессиональное оборудование. Такие контроллеры позволяют настроить время работы от 3х секунд, тоже самое можно сделать для времени перерыва. Кроме того, такие контроллеры, как Baccara Geva 75 Window, включают полив только в заданное время: например, с 8:00 до 21:00. В ночное время контроллер в этом случае работать не будет.
Насос нужно подбирать исходя из водовылива вашей системы. Зная вылив одного туманообразователя нужно перемножить его на количество штук и добавить запас в 20-30%, а лучше больше. Как правило, для увеличения общего давления в системе, запитывают ее от отдельного насоса, который подключают к ёмкости с водой. Обычно используются центробежные поверхностные насосы, одно- или многолопостные. Установите на насос реле давления с защитой от сухого хода - это защитит насос от выхода из строя в случае, если в емкости закончится вода.
Магистралью для туманообразователей может послужить водопроводная труба либо слепая капельная трубка. Если устройство используется для маленькой поликарбонатной теплицы, выбирайте слепую капельную трубку, диаметром 16 миллиметров. Ее легко установить, а цена совсем не кусается.
Когда фоггер нужен для большой теплицы, например крупного фермерского хозяйства, промышленности, лучше сделать магистраль для туманообразователя из полиэтиленовой трубы 25 миллиметров. Такого размера хватает для любой длины линии. Подающая труба может быть больше: от 32 до 50 миллиметров.
Подключить сопла к магистрали просто: используйте адаптер и дырокол, чтобы сделать отверстия в трубке. Не рекомендуем сверление: так владелец рискует получить неровные отверстия и протекания. Не забывайте применять фильтр на 130 микрон — он нужен для установки перед контроллером фоггера, если тот включен в систему.
Всегда используйте фильтр на 130 микрон (120 mesh), его нужно установить перед вашим контроллером, если он есть.
