Автоматика для полива

Автоматика для полива — это комплекс устройств для автоматического управления подачей воды в системах орошения: таймеры, контроллеры и электромагнитные клапаны. Правильно подобранная автоматика снижает расход воды на 30–50% и полностью исключает ручное включение полива. Оборудование работает автономно — от батареек или сети 220В.

Типы устройств автоматизации полива

Автоматический полив строится на трёх группах устройств. Таймеры управляют одним контуром и устанавливаются непосредственно на кран или в розетку. Контроллеры управляют несколькими зонами через электромагнитные клапаны. Клапаны — исполнительные механизмы, которые физически открывают и закрывают поток воды по команде контроллера.

Таймеры подачи воды

Таймеры устанавливаются на водопроводный кран или шланг и включают/выключают подачу воды по расписанию. Это простейший способ автоматизировать полив одной зоны без прокладки электрических кабелей. Внутри таймера находится шаровый или соленоидный клапан, который управляется электроникой.

Контроллеры полива

Контроллер — это центральный блок управления, который координирует работу нескольких электромагнитных клапанов. Каждый клапан обслуживает отдельную зону полива со своим расписанием и продолжительностью. Контроллеры питаются от сети 220В (через трансформатор на 24В), а для сохранения настроек при отключении электричества используют резервную батарею 9В.

Электромагнитные клапаны

Электромагнитные (соленоидные) клапаны — исполнительные устройства, которые открывают и закрывают поток воды по электрическому сигналу от контроллера. Все клапаны работают от напряжения 24В переменного или постоянного тока — это безопасное напряжение для эксплуатации в условиях повышенной влажности. Клапаны имеют три режима: «Открыт» (ON), «Закрыт» (OFF), «Авто» (AUTO — управление от контроллера).

Как выбрать автоматику для полива

Выбор зависит от четырёх факторов: количества зон полива, типа системы (капельный, дождевание, туман), источника воды (водопровод, бочка, скважина) и доступности электричества на участке.

1. Определите количество зон

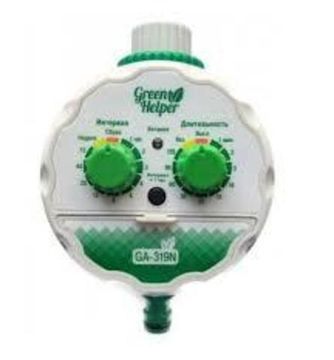

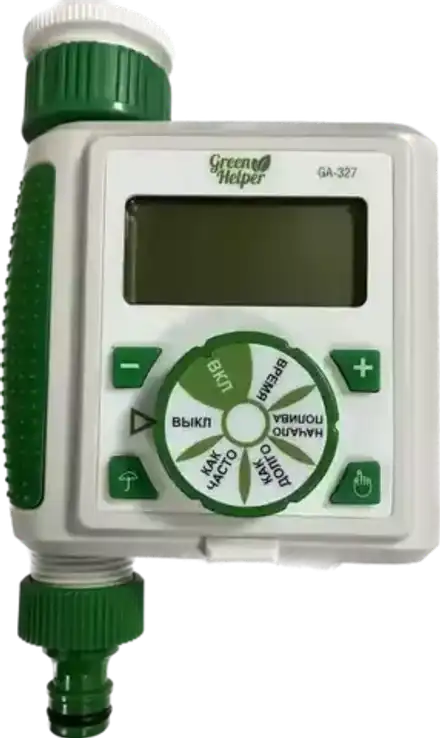

   Одна зона — достаточно таймера (GA-319N для капельного полива, GA-327 для тумана) или контроллера Baccara G.75 Window. 2–6 зон — контроллер Galcon 8056 AC-6S + электромагнитные клапаны 24В на каждую зону. До 12 зон — Galcon 80512 AC-12S. До 8 зон с простыми программами — GreenHelper GA-349-8.

2. Определите тип полива

   Капельный полив — интервалы от 1 часа, продолжительность 30–120 мин. Подойдёт любой таймер или контроллер. Туманообразование — короткие циклы от 5 секунд с паузами от 10 секунд. Нужна посекундная настройка: Baccara G.75 Window, Galcon серии S или таймеры GA-327/GA-328-2. Дождевание — промежуточный режим, интервалы 15–60 мин.

3. Учтите источник питания

   Нет электричества: таймеры на батарейках (GA-319N, GA-327) или контроллер Baccara G.75 Window (батарея 9В). Есть розетка 220В: контроллеры Galcon, GreenHelper GA-349-8 или розеточные таймеры Robiton для управления насосом.

4. Подберите диаметр клапанов

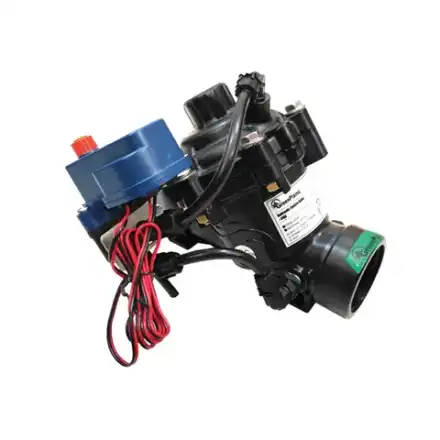

   Диаметр клапана должен соответствовать магистральной трубе: для труб 3/4"–1" — клапан 1" ВР, для 2" — клапан 2" ВР, для 3" — клапан 3" ВР. Все клапаны 24В совместимы с контроллерами Galcon и GreenHelper.

Монтаж и подключение

Рассмотрим типовую схему подключения многозонной системы на базе контроллера Galcon с электромагнитными клапанами 24В — наиболее распространённый вариант для теплиц площадью от 200 м².

1. Установка контроллера

   Контроллер размещается в защищённом от влаги месте: в хозяйственном помещении, тамбуре теплицы или под навесом. Подключается к сети 220В через трансформатор из комплекта поставки. Контроллеры Galcon предназначены для наружной установки, но прямое попадание воды нежелательно. Установите резервную батарею 9В для сохранения настроек при отключении электричества.

2. Монтаж электромагнитных клапанов

   Клапаны устанавливаются после магистрального фильтра (минимум 80 mesh), перед разветвлением на зоны. Направление потока должно совпадать со стрелкой на корпусе клапана. Резьбовые соединения уплотняются фум-лентой (6–8 витков по часовой стрелке). Клапаны монтируются в вертикальном положении соленоидом вверх.

3. Прокладка и подключение кабеля

   Каждый клапан имеет два провода длиной 100 мм — их необходимо нарастить кабелем сечением не менее 0,75 мм² до контроллера. Один провод от каждого клапана подключается к общей шине (COM), второй — к индивидуальному каналу контроллера. Соединения проводов в грунте или влажных зонах защищаются термоусадкой или герметичными клеммами.

4. Настройка программы полива

   После подачи питания установите текущее время и день недели. Для каждой зоны задайте: время старта, продолжительность полива и частоту (по дням или циклически). Для систем тумана в контроллерах Galcon серии S используйте посекундную настройку и задайте «окно полива» — период суток, в течение которого контроллер активен (например, с 7:00 до 21:00).

5. Проверка системы

   Включите ручной режим на контроллере и последовательно откройте каждый клапан. Убедитесь, что вода поступает в нужную зону, нет протечек на соединениях и давление в норме (0–10 бар для клапанов). Проверьте, что контроллер корректно обнаруживает короткие замыкания — замкните кратковременно провода одного канала и убедитесь в срабатывании индикации.
