Инжектор Вентури для фертигации: принцип работы, подбор и подключение

Принцип работы: эффект Вентури

Инжектор Вентури основан на физическом эффекте, который итальянский физик Джованни Баттиста Вентури описал ещё в XVIII веке. Это явление окружает нас в повседневной жизни: когда река сужается, течение в узком месте становится быстрее и бурнее. Тот же принцип работает в садовом шланге — если частично перекрыть сечение пальцем, вода начинает вытекать под большим напором.

Как это работает в инжекторе

В инжекторе Вентури используется та же физика потока. Когда вода проходит через сужающийся канал, она вынуждена ускоряться, поскольку через меньшее сечение за единицу времени должно пройти то же количество жидкости. Это ускорение приводит к тому, что часть энергии давления преобразуется в кинетическую энергию движения — статическое давление в зоне сужения падает.

В горловине инжектора скорость потока достигает 8–12 метров в секунду, что создаёт разрежение порядка 0,5–0,8 бар ниже атмосферного давления. Этого перепада вполне достаточно для того, чтобы засосать раствор удобрений из бака через боковой патрубок.

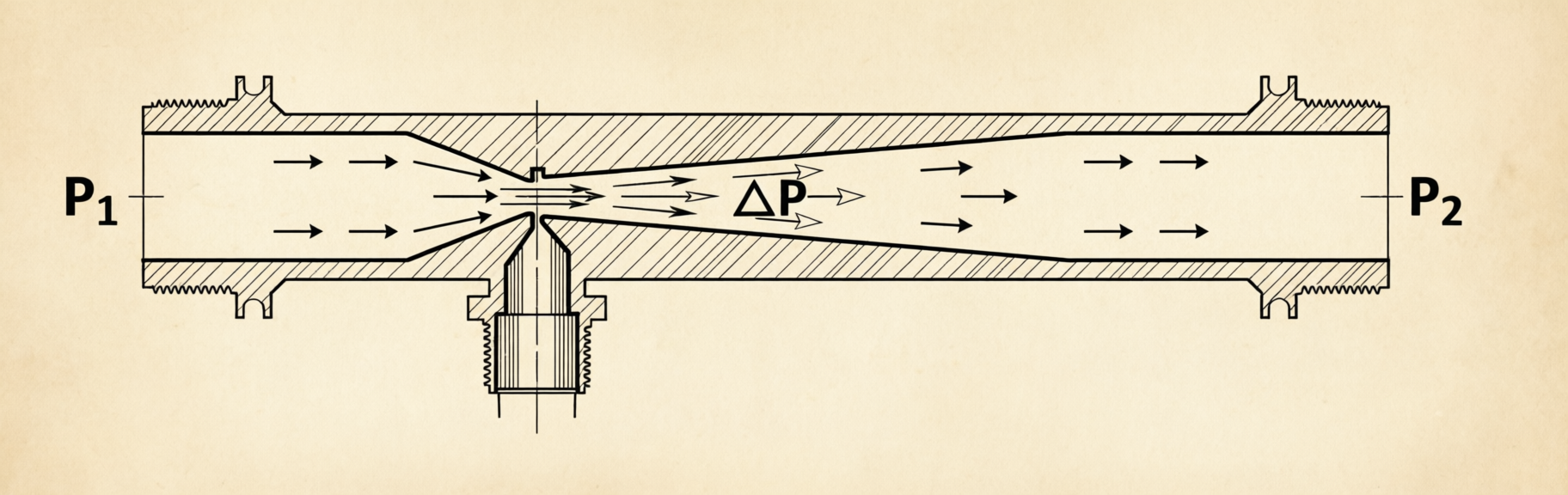

Конструкция инжектора

Инжектор Вентури состоит из трёх функциональных частей, каждая из которых выполняет свою задачу:

• Сужающийся конус (сопло): плавно сужающийся канал с углом конуса около 21°. В этом участке вода постепенно ускоряется, а давление снижается. Плавное сужение критически важно — резкий переход вызвал бы отрыв потока от стенок и образование вихрей, которые разрушают разрежение.
• Горловина: цилиндрический участок минимального диаметра. Именно здесь скорость потока максимальна, а давление минимально. Всасывающий патрубок для подачи удобрений расположен точно в этой зоне минимального давления — обычно в середине горловины или с небольшим смещением к выходу.
• Расширяющийся конус (диффузор): плавно расширяющийся канал с углом 5–7°. В этом участке скорость потока постепенно снижается, а давление частично восстанавливается. Пологое расширение необходимо для того, чтобы поток оставался ламинарным и не турбулизировался — при более крутом угле эффективность устройства резко падает.

Процесс фертигации

Когда основной поток воды проходит через горловину инжектора, в ней создаётся разрежение. Поскольку в баке с удобрениями давление атмосферное, а в горловине — ниже атмосферного, возникает перепад давления. Этот перепад заставляет раствор удобрений подниматься по всасывающей трубке и поступать в горловину инжектора.

В горловине раствор удобрений попадает в высокоскоростной поток воды и интенсивно перемешивается с ним. В диффузоре, где скорость потока снижается, происходит окончательное выравнивание концентрации. Полученная смесь поступает в поливную магистраль и распределяется по всем капельницам системы.

Коэффициент эжекции (отношение расхода всасываемого раствора к расходу основной воды) обычно составляет 1:20–1:50 для стандартных инжекторов. Это означает, что на каждый литр раствора удобрений приходится от 20 до 50 литров поливной воды.

Преимущества и ограничения

Инжекторы Вентури получили широкое распространение благодаря ряду неоспоримых преимуществ:

• Простота конструкции: отсутствие движущихся частей обеспечивает высокую надёжность и долговечность устройства
• Энергонезависимость: инжектор работает исключительно за счёт энергии потока воды, не требуя электричества
• Низкая стоимость: по сравнению с дозирующими насосами инжектор стоит в разы дешевле
• Простота обслуживания: не требует регулярного ТО, достаточно периодической промывки
• Достаточная точность: точность дозирования ±5–10% приемлема для большинства сельскохозяйственных культур

Однако при выборе инжектора необходимо учитывать и его ограничения:

• Требование к давлению: для работы необходимо давление в системе от 1,5 бар
• Ограниченный перепад: максимальный перепад давления не должен превышать 1,5 бар — иначе начинается кавитация
• Потери давления: даже при байпасной схеме часть давления теряется на инжекторе
• Ограниченная точность: для гидропонных систем, где требуется точность ±1%, инжектор не подходит

Для стабильной и долговечной работы оптимальный перепад давления между входом и выходом инжектора должен составлять 0,5–1,5 бар. В этом диапазоне обеспечивается устойчивая эжекция без риска кавитационного разрушения.

Почему необходимо давление

Это принципиальный момент, который вызывает больше всего вопросов у начинающих пользователей. Инжектор Вентури — это не устройство, создающее давление, а устройство, использующее существующее давление для создания разрежения. Без достаточного входного давления физический эффект Вентури просто не может реализоваться.

Давление самотёчной системы

Давление, создаваемое водяным столбом, прямо пропорционально его высоте. Каждые 10 метров высоты водяного столба создают примерно 1 бар давления. Это фундаментальное соотношение позволяет легко рассчитать давление для любой высоты:

• Бочка на высоте 2 метра создаёт давление 0,2 бар
• Бочка на высоте 5 метров создаёт давление 0,5 бар
• Бочка на высоте 10 метров создаёт давление 1,0 бар
• Бочка на высоте 20 метров создаёт давление 2,0 бар

Для стабильной работы инжектора Вентури необходимо давление от 1,5 бар, что соответствует высоте водяного столба около 15 метров. На практике поднять бочку на такую высоту практически нереализуемо — это потребовало бы сооружения массивной и дорогой конструкции, которая к тому же создавала бы серьёзные проблемы с обслуживанием и заправкой.

Почему давление критически важно

Инжектор Вентури работает по принципу преобразования энергии давления в кинетическую энергию потока. Чем выше входное давление, тем выше скорость воды в горловине инжектора и тем сильнее разрежение. Минимальное давление 1,5 бар необходимо для обеспечения нескольких ключевых условий:

• Создание достаточной скорости потока: при давлении 1,5 бар скорость воды в горловине достигает 8–10 метров в секунду, что создаёт разрежение 0,3–0,5 бар — достаточно для уверенного всасывания раствора удобрений.
• Преодоление гидравлического сопротивления: инжектор, фильтры, трубы и фитинги создают сопротивление потоку, которое необходимо преодолеть за счёт входного давления.
• Обеспечение стабильной эжекции: при низком давлении эжекция становится нестабильной, расход удобрений начинает колебаться, что приводит к неравномерному питанию растений.
• Поддержание рабочего давления капельниц: капельницам требуется минимум 0,8–1 бар для корректной работы — после прохождения через инжектор давление должно оставаться достаточным.

Источники воды с подходящим давлением

Для стабильной фертигации через инжектор Вентури необходим источник воды с давлением от 1,5 бар. Рассмотрим основные практические варианты:

• Насосная станция: оптимальный выбор для небольших хозяйств. Включает поверхностный насос, гидроаккумулятор, реле давления и манометр. Обеспечивает автоматическую работу и стабильное давление. Единственный недостаток — требует электричества.
• Погружной насос: используется при заборе воды из скважины или глубокого колодца. Обеспечивает высокую производительность и возможность подачи воды с большой глубины. Однако стоимость выше, а установка сложнее.
• Мотопомпа: бензиновый или дизельный насос. Главное преимущество — полная энергонезависимость и высокая мобильность. Недостатки: шум, выхлопные газы, необходимость ручного запуска и обслуживания двигателя.
• Централизованный водопровод: если в вашем водопроводе давление составляет 1,5–3 бар, можно использовать его напрямую. Это максимально простой и экономичный вариант, однако возможно колебание давления в часы пик.

Почему нельзя сделать инжектор своими руками

Идея собрать инжектор из сантехнических переходников или труб разного диаметра выглядит привлекательно с точки зрения экономии. Однако на практике такая конструкция практически никогда не работает должным образом. Причина кроется в сложной гидродинамике и строгих требованиях к геометрии канала — инжектор требует точности изготовления ±0,1 мм, углов сужения 21° ± 1° и расширения 5–7°, что недостижимо в домашних условиях.

Собрать байпасс — отличная идея

В отличие от инжектора, байпасную схему подключения собрать своими руками не только можно, но и нужно. Заводские байпасные узлы в продаже встречаются редко, к тому же они не всегда подходят под конкретный диаметр вашей магистральной трубы. Самостоятельная сборка байпаса из стандартных фитингов — это гибкое и экономичное решение.

Байпас собирается из простых сантехнических компонентов:

• Тройники: для ответвления байпасной линии от основной магистрали
• Шаровые краны: для регулировки потока через инжектор
• Муфты и переходники: для соединения труб разных диаметров и подключения инжектора
• Манометры: для контроля давления до и после инжектора

Важно понимать разницу: сборка байпаса ≠ сборка инжектора. Байпас — это трубопроводная обвязка с простыми геометрическими соединениями, где точность до десятых долей миллиметра не требуется. Инжектор — это прецизионное гидродинамическое устройство, где малейшие отклонения геометрии делают его неработоспособным.

Подбор размера инжектора

Это правило обусловлено физикой процесса. Для трубы 50 мм подходит инжектор ¾" (20 мм), но не 2" (50 мм). При равных диаметрах достаточного сужения не возникает — нет разрежения, нет всасывания. При слишком маленьком инжекторе потери давления чрезмерно возрастают и появляется риск кавитации.

Таблица подбора по диаметру трубы

*При давлении 2–3 бар, водорастворимых удобрениях, всасывающей трубке длиной до 1 м

Подключение: байпасная схема

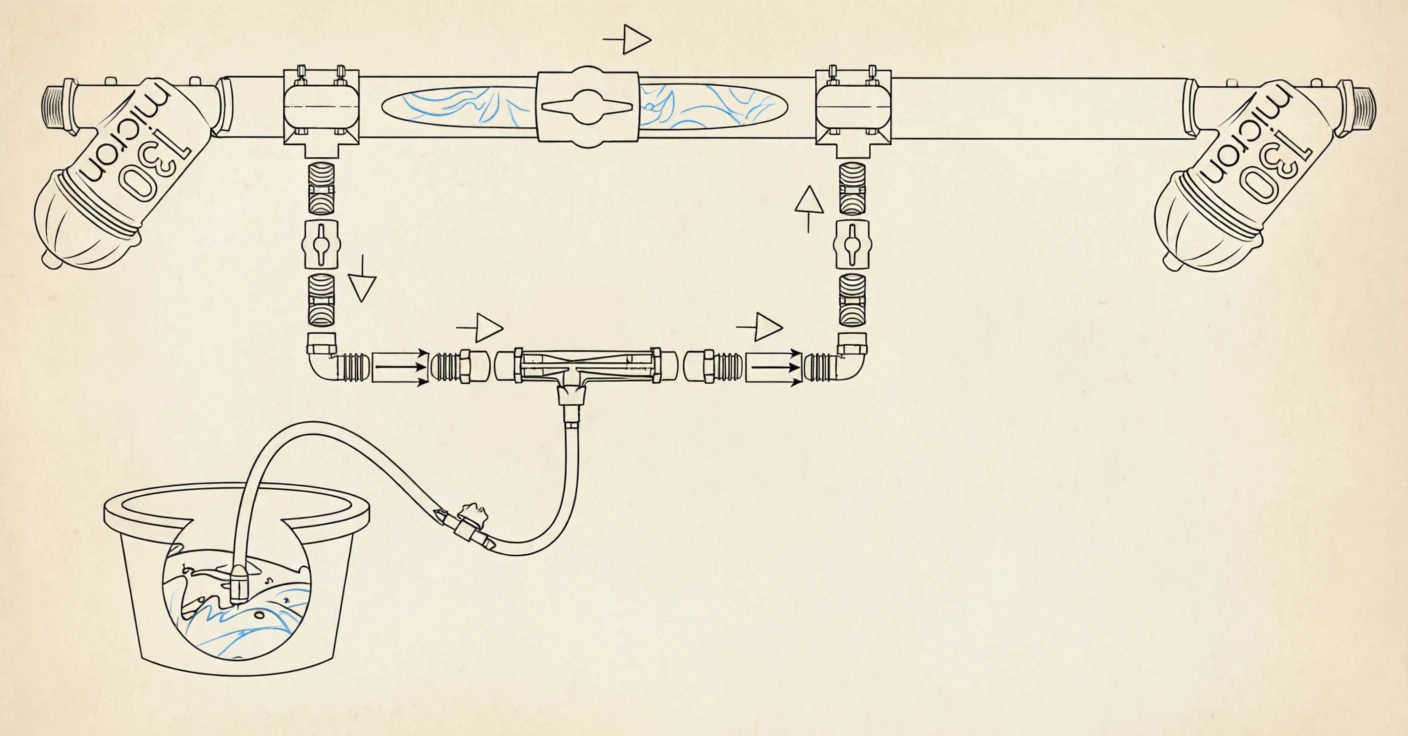

Подключать инжектор напрямую в магистраль — распространённая ошибка при самостоятельном монтаже. При прямой схеме потери давления достигают 30–50%, что может оставить капельницы без нормального рабочего давления. Большинство капельниц перестаёт корректно дозировать воду при давлении ниже 0,8 бар.

Стандартное отраслевое решение — байпасная схема: инжектор устанавливается на параллельной ветке, а основной поток воды идёт по основной магистрали. Регулировочный кран на байпасе позволяет точно настроить перепад давления на инжекторе. Оптимальный баланс достигается при открытии байпасного крана на 20–30% от полного хода.

Для контроля давления необходимы два манометра — один до инжектора, другой после. На линии после инжектора обязательно устанавливается фильтр 120 mesh (130 мкм) и обратный клапан. Нерастворённые частицы удобрений способны забить капельницы за один полив, а обратный ток воды может загрязнить источник воды.

Настройка перепада давления

После монтажа инжектора по байпасной схеме необходимо выставить правильный перепад давления. Это критически важный этап — от него зависит стабильность всасывания удобрений и долговечность инжектора. Настройка выполняется один раз при первом запуске, дальше система работает автоматически.

Почему перепад давления важен

Перепад давления (ΔP) между входом и выходом инжектора определяет интенсивность эжекции — чем больше перепад, тем сильнее разрежение в горловине и тем выше расход всасываемого раствора. Однако чрезмерный перепад приводит к кавитации — вскипанию воды в горловине, что разрушает инжектор и создаёт нестабильную работу.

Оптимальный диапазон перепада давления:

• Минимум: 0,5 бар — при меньшем перепаде разрежение недостаточно для стабильного всасывания
• Оптимум: 0,7–1,2 бар — обеспечивает стабильную эжекцию без риска кавитации
• Максимум: 1,5 бар — выше этого значения начинается кавитация

Пошаговая настройка

1. Шаг 1: Подготовка системы

   Убедитесь, что все краны на поливных линиях открыты. Система должна работать в штатном режиме с полным расходом воды. Закройте байпасный кран полностью — весь поток пойдёт через инжектор.

2. Шаг 2: Запишите исходные давления

   Запустите насос или откройте водопровод. Дайте системе поработать 2–3 минуты для стабилизации давления. Запишите показания обоих манометров: P_вход — давление на входе в инжектор, P_выход — давление на выходе из инжектора. Разница между ними — это начальный перепад ΔP_нач.

3. Шаг 3: Оцените начальный перепад

   Если ΔP_нач уже находится в диапазоне 0,5–1,5 бар, настройка практически завершена — достаточно слегка приоткрыть байпасный кран для снижения нагрузки на инжектор. Если перепад меньше 0,5 бар — инжектор подобран неверно (слишком большой для данной магистрали). Если больше 1,5 бар — необходимо приоткрыть байпас.

4. Шаг 4: Плавно открывайте байпасный кран

   Начните открывать байпасный кран на 5–10% от полного хода. Часть потока начнёт обходить инжектор, давление на выходе возрастёт, а перепад уменьшится. Следите за манометрами и добивайтесь перепада 0,7–1,2 бар. Обычно для достижения оптимального перепада кран открывают на 20–30% от полного хода, однако точное значение зависит от конкретной системы.

5. Шаг 5: Проверка стабильности

   После достижения оптимального перепада дайте системе поработать 5–10 минут. Убедитесь, что давления на манометрах стабильны и не скачут, инжектор не издаёт характерного треска (признак кавитации), а всасывающая трубка устойчиво втягивает жидкость.

6. Шаг 6: Зафиксируйте положение крана

   Когда оптимальный перепад достигнут, отметьте положение ручки байпасного крана маркером или запишите количество оборотов от закрытого положения. В будущем вы сможете быстро вернуть систему в рабочий режим.

Калибровка инжектора

Калибровка — это определение фактического расхода раствора через инжектор. Зная расход, вы сможете точно рассчитать концентрацию маточного раствора и время фертигации. Без калибровки дозирование удобрений будет приблизительным, что может привести к передозировке (ожоги корней) или недополучению питания растениями.

Когда нужна калибровка

Калибровку необходимо проводить в следующих случаях:

• Перед первым запуском: после монтажа инжектора и настройки перепада давления
• В начале каждого сезона: после зимнего простоя характеристики могут измениться из-за отложений на стенках
• При смене типа удобрений: разные удобрения имеют разную вязкость и плотность, что влияет на расход
• При изменении давления в системе: если вы заменили насос или изменили конфигурацию магистрали

Методика калибровки

Калибровка выполняется на чистой воде — удобрения пока не нужны. Это позволяет исключить влияние вязкости раствора на результаты измерений.

1. Подготовка мерной ёмкости

   Вам понадобится ёмкость с литровой разметкой — ведро, канистра или мерный стакан. Объём должен быть не менее 5–10 литров, чтобы за время калибровки трубка не оголилась. Убедитесь, что разметка точная — погрешность в 100 мл при 10-минутной калибровке приведёт к ошибке в расходе 0,6 л/ч.

2. Подключение всасывающей трубки

   Опустите всасывающую трубку инжектора в мерную ёмкость с водой. Убедитесь, что трубка не касается дна (оставьте зазор 2–3 см для предотвращения засасывания осадка) и не оголится во время калибровки.

3. Запуск системы

   Запустите систему полива в штатном режиме. Убедитесь, что байпасный кран находится в положении, установленном при настройке перепада давления, а все краны на поливных линиях открыты.

4. Измерение убыли воды

   Запустите таймер на 10 минут. В течение этого времени инжектор будет всасывать воду из мерной ёмкости. По истечении 10 минут остановите таймер и запишите убыль воды: ΔV = V_нач − V_кон.

5. Расчёт расхода

   Расход инжектора (Q) в литрах в час рассчитывается по формуле:

   Q (л/ч) = ΔV (л) × 6

   Множитель 6 получается из соотношения: 60 минут в часе / 10 минут калибровки = 6.

   Пример расчёта: начальный уровень 8,0 л, конечный уровень 5,5 л, убыль ΔV = 2,5 л. Расход: Q = 2,5 × 6 = 15 л/ч.

6. Повторное измерение

   Для повышения точности рекомендуется провести 2–3 измерения и взять среднее значение. Разброс между измерениями не должен превышать 5–10%.

Факторы, влияющие на расход

Расход инжектора не является постоянной величиной — он зависит от нескольких факторов:

• Давление в системе: чем выше давление, тем выше расход. Зависимость приблизительно линейная в рабочем диапазоне давлений.
• Вязкость раствора: густые удобрения (вязкость выше 3 мПа·с) всасываются хуже. Для таких растворов расход может быть на 20–30% ниже, чем на чистой воде.
• Длина всасывающей трубки: чем длиннее трубка, тем выше гидравлическое сопротивление и ниже расход. Рекомендуется использовать трубку длиной не более 1 м.

Расчет концентрации маточного раствора

После калибровки инжектора вы знаете его расход (Q_инж, л/ч). Теперь необходимо рассчитать концентрацию маточного раствора, чтобы обеспечить растениям оптимальное количество питательных элементов.

Основные понятия

• Маточный раствор: концентрированный раствор удобрений в баке инжектора. Обычно в 10–100 раз более концентрированный, чем рабочий раствор, подаваемый к растениям.
• Рабочий раствор: раствор удобрений в поливной воде, поступающий к корням растений. Его концентрация измеряется в ppm (мг/л) или в единицах электропроводности (EC, мСм/см).
• Коэффициент разбавления (K): отношение расхода поливной воды к расходу инжектора. Показывает, во сколько раз маточный раствор разбавляется при смешивании с поливной водой.

Расчёт коэффициента разбавления

Пример расчёта: расход поливной воды 600 л/ч (система на 100 капельниц по 6 л/ч), расход инжектора 15 л/ч. Коэффициент разбавления: K = 600 / 15 = 40. Это означает, что маточный раствор разбавляется в 40 раз.

Расчёт концентрации маточного раствора

Пример расчёта: требуемая концентрация рабочего раствора 1200 ppm (для томатов в фазе плодоношения), коэффициент разбавления K = 40. Концентрация маточного раствора: C_мат = 1200 × 40 = 48 000 ppm или 4,8%.

Расчёт количества удобрений

Для бака 100 литров и удобрения NPK 20-20-20:

Где P — содержание действующего вещества в удобрении (%). M = (48 000 × 100) / (10 000 × 20) = 24 кг.

Кавитация и ограничения

Кавитация — главный враг инжектора Вентури. При перепаде давления свыше 1,5 бар давление в горловине падает настолько, что вода начинает вскипать при комнатной температуре. Образующиеся пузырьки пара схлопываются в зоне повышенного давления, создавая микроударные волны. Эти волны постепенно разрушают пластик инжектора, вызывая эрозию поверхности.

Признаки кавитации: характерный треск или щелчки, вибрация корпуса, нестабильное всасывание удобрений, видимые пузырьки в прозрачных участках системы.

Решение: немедленно уменьшите перепад давления, приоткрыв байпасный кран. Если кавитация не прекращается — проверьте правильность подбора инжектора.

Другие ограничения

Точность дозирования инжектора Вентури составляет ±5–10%. Для полевых и большинства тепличных культур это достаточно — растения толерантны к небольшим колебаниям концентрации в пределах одного полива. Однако для гидропоники или выращивания на субстрате, где требуется точность ±1%, лучше использовать дозирующий насос.

Густые концентраты с вязкостью выше 3 мПа·с всасываются хуже — их следует предварительно разбавлять водой 1:1 перед подачей в инжектор.
