Туманообразование для теплиц.

Система туманообразования, что это и для чего применяются?

Системы туманообразования в промышленных масштабах используются давольно давно. Мелкодисперсная водяная пыль служит для понижения температуры, удаления пыли на производствах, для создания завесы от неприятных запахов, отпугивании насекомых, поддержания микроклимата в промышленных теплицах, оранжереях и др. Все эти системы как правило работают на высоком давлении - более 20 атм, форсунки для них выпускаются только из латуни и стоят они недешево.

Однако, все чаще данные системы используют и небольшие фермерские хозяйства и простые дачники. Все это стало возможно благодаря распространению туманообразователей низкого давления, работающих от 2 - 3 атм.

Для чего применяются системы туманообразования низкого давления рассмотрим в данной статье.

Монтаж системы туманообразования в частном приусадебном или фермерском хозяйстве помогает решить несколько основных задач:

  • Поддержание необходимого уровня влажности
  • Понижение температуры
  • Внекорневая подкормка

Поддержание влажности

Для оптимального роста и плодоношения многих культур (помидоры, огурцы, грибы, многие другие) рекомендуется поддерживать определённый уровень влажности. Соблюдение требуемой влажности повышает урожайность и минимизирует риск развития заболеваний.

Однако в условиях закрытого грунта (в теплице, например) требуемая влажность сама собой не будет поддерживаться в течение сезона и тем более круглый год. В зависимости от времени года, погоды, солнечной активности, графика полива и многих других факторов влажность будет меняться в широких пределах.

От повышенной влажности можно избавиться с помощью вентиляции, но от пониженной влажности можно  спастись только с помощью монтажа системы таманообразования, которая за счёт распыления воды в виде тумана повышает влажность до заданной. Особенно это актуально при выращивании рассады, череноковании растений и др.

Поддержание температуры

Летом за счёт солнечной активности температура на улице может достигать высоких значений, а в замкнутых помещениях ещё выше. Высокая температура может нанести вред урожайности культур как в период цветения, так и при вегетации и плодоношении.

Можно и даже нужно понижать температуру в теплице установкой систем затенения и проветривания, но в дополнение к ним используется и система туманообразования. Эффект снижения температуры достигается за счёт испарения распылённой мелкодисперсной воды.

Внекорневая подкормка

Система туманообразования может использоваться для внекорневой подкормки и защиты растений: распыления удобрений, микроэлементов, защитных растворов.

Существует два вида туманообразования:

  • с высоким давлением
  • с низким давлением

Туманообразование с высоким давлением

Отличается очень высоким давлением в магистрали с туманообразователями — выше 20 атмосфер. Все компоненты такой системы рассчитаны на высокое давление, туманообразующие форсунки чаще всего выполняются из латуни. Для создания такого давления необходимо использовать специальную насосную станцию и соблюдать очень высокие требования по фильтрации воды. К тому же высокое давление опасно при небрежном обращении.

soplo_latun

Сопло туманообразования высокого давления

tuman_large

Насос высокого давления для туманообразования

Туман, получаемый в такой системе, соответствует настоящему туману из-за очень мелких размеров получаемых капелек воды, но из-за использования высокого давления стоит такое оборудование очень дорого и применяется на больших промышленных теплицах и производственных предприятиях.

Туманообразование с низким давлением

Существует целый класс оборудования для получения тумана, работающего при низком давлении — около 2-2.5 атмосфер.

Конечно назвать полноценным туманом получаемую водяную взвесь от таких систем нельзя назвать. Это скорее не туман, а очень мелкие капли, но для большинства применений этого достаточной особенно при использовании в средних и малых теплицах.

MJ1302

Туманообразователь на 4 сопла


Туманообразователь 1 сопло

Низкое давление, обычная фильтрация воды как для капельных систем полива, стандартные насосы и контроллеры — всё это оборудование стоит вполне разумно. В данный момент на рынке представлены в большом количестве израильские производители, которые считаются одними из лучших по качеству, однако же и самыми дорогиме по цене, а так же недорогие китайские туманообразователи, которые при правильном подборе комплектующих способны показывать хороший результат и достойный срок эксплуатации.

Что нужно для сборки системы туманообразования низкого давления:

  • Форсунки туманообразования - для создания мелкодисперсной водяной пыли
  • Контроллер — управляет работой системы по расписанию
  • Насосная станция — обеспечивает необходимое давление в магистрали туманообразования
  • Фильтр — очищает воду и предохраняет сопла от засорения
  • Магистраль подачи воды — обеспечивает разводку воды по теплице к соплам

Туманообразователи, виды, способ монтажа.

Туманообразователи, или как их еще называют "фоггеры", от английского слова fog - туман, изготавливаются в большом ассортименте, различными производителями. Радиус орошения, как привило, составляет 1 - 1,2 м, однако может доходить и до 1,3 м, как у туманообразователя Rivulis Rondo.

Отличаются туманообразователи и по выливу воды, он указан в л/час. Чаще всего используются туманообразователи с выливом 26-40 л/час.

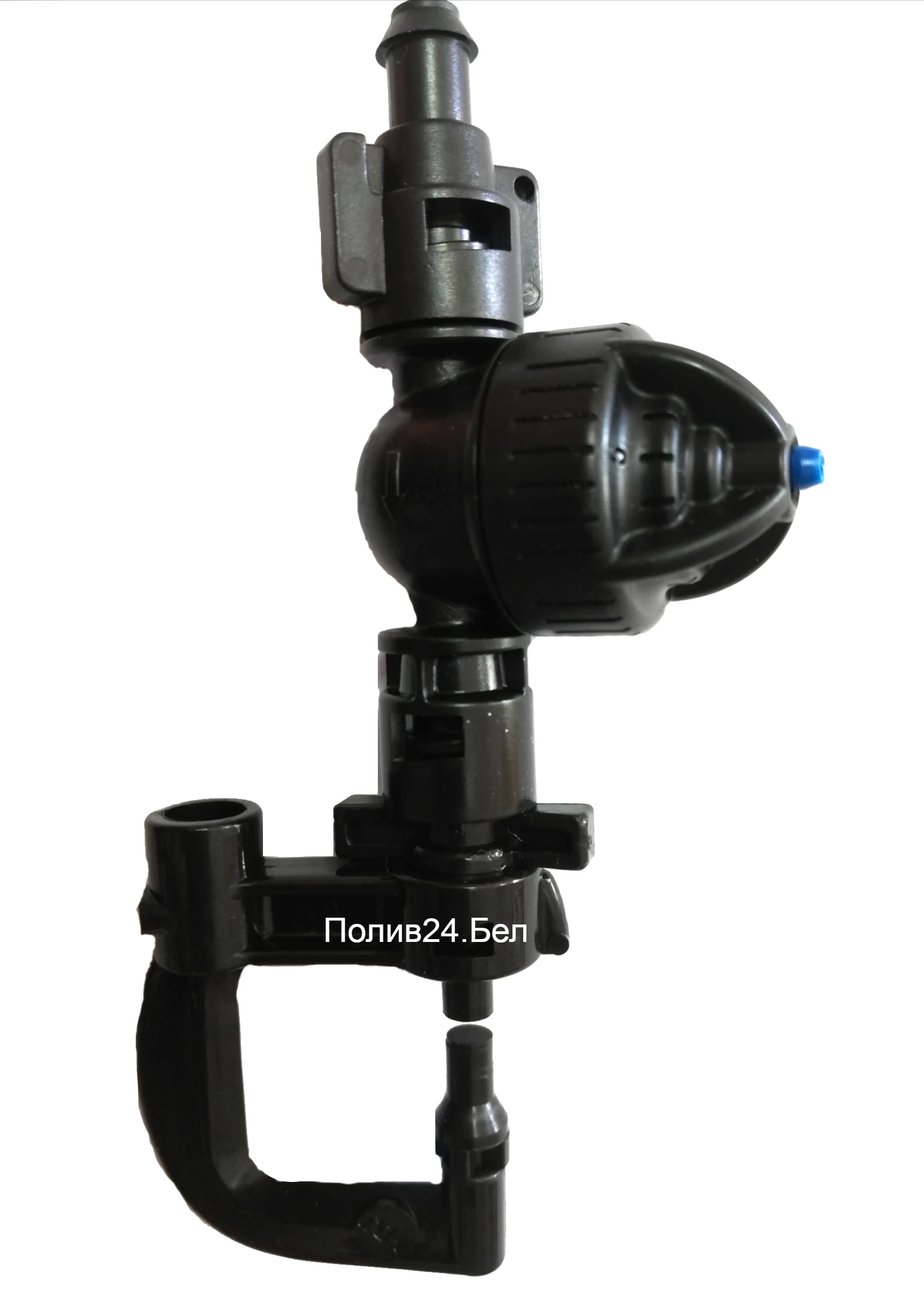

Количество сопел у разных моделей отличается. К примеру, известные многим израильские туманообразователи Naan Dan Jain Hadar 7110 имеют одно сопло, что позволяет создать охват в 360 градусов без "мертвых зон", китайские производители как правило изготавливают форсунки с 4-мя и более соплами. Их конструкция в чем-то схожа с форсунками в ранцевых опрыскивателях, благодарая чему они легко разбираются и чистятся.

Для лучшей работы всей системы используются клапаны дренажные, или антикапельники.

Принцип их работы следующий: при подаче воды, в системе нарастает давление, примерно 1,5 - 1,8 атм, при котором открывается проход в антикапельнике и туманообразователь начинает сразу создавать туман, при этом клапана открываются одновременно. При отключении управляющего клапана давление в системе падает и проход в дренажном клапане моментально закрывается. Вода не сочится из форсунок, а остается в магистрали. Это очень важно при выращивании кассетной рассады. Конечно, небольшове количество капель собирается на форсунке при работе и скапывает вниз, однако оно может повредить только ту ячейку, которая находится непосредственно под туманообразователем.

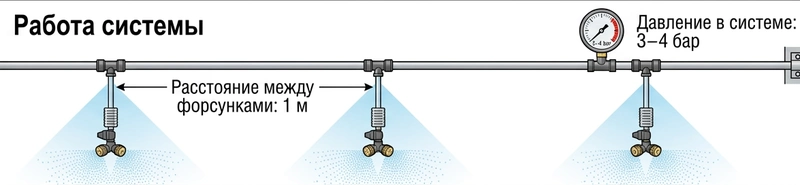

Установка туманообразователей производится на высоте 1,8 - 2 метра от поверхности земли. При более низкой устаноке снижается радиус орошения, так же туман быстрее осядает на листья и не успевает снизить температуру.

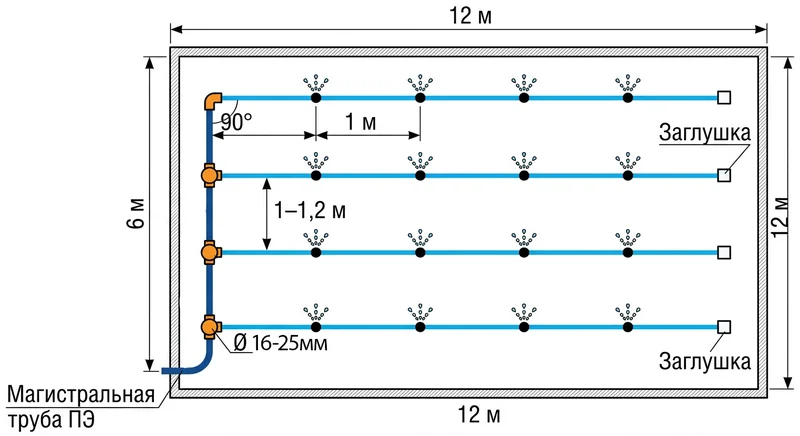

Шаг установки туманообразователей как правило 1 - 1,2 метра друг от друга на линии и между линиями.

Контроллер для туманообразования

Автоматический режим работы системы туманообразования обеспечивается правильным выбором контроллера. Контроллер должен обеспечивать выполнение необходимой задачи по поддержанию температуры, влажности и пр.

Главной особенностью контроллера для систем туманообразования является возможность включения подачи воды на секунды. Так как включение туманообразования осуществляется как правило на 10-15 секунд.

Для этих целей можно применять реле времени программируемые, спобоные работать в посекундном режиме. Они устанавливаются в электрический щиток. Так же существуют многоканальные контроллеры туманообразования, управляющие сразу несколькими электромагнитными клапанами. Используюстя в больших теплицах, где из-за большого потребления воды полив работает на несколько контуров. Такие контроллеры выпускаются несколькими зарубежными производителями и имеют достаточно высокую для небольшого фермера цену.

Чаще используются контроллеры с электромагнитым клапаном, питающиеся от батареек. В системах туманообразования можно применять только специфические контроллеры, так как обычные таймеры не способны включать подачу воды на секунды. Такой функцией обладают, например: Baccara Gewa с индексом W (Window). Сейчас существуют китайские аналоги, однако следует учесть, что срок их службы может быть ниже, чем у проверенного годами контроллера Baccara.

Преимущества данного контроллера, а так же его собрата, Baccara IIRI Bluetooth smart control, заключаются в возможности запуска туманообразования на секунды, от 3х секунд с шагом 1 секунда. Так же в данных контроллерах устанавливается так называемое "окно полива" - время, в течение которго контроллер активен, и управляет вашей системой туманообразования. Скажем, время работы контроллера установлено с 8-00 до 21-00, чтобы не создавать избыточной влажности в ночное время, в остальное время контроллер неактивен - туманообразования не происходит. Установка данного контроллера обязательная только после фильтра - мелкие частицы песка могут нарушить работу запирающего устройства клапана контроллера.

Специальный Window таймер ф. Baccara-Gewa LLc.

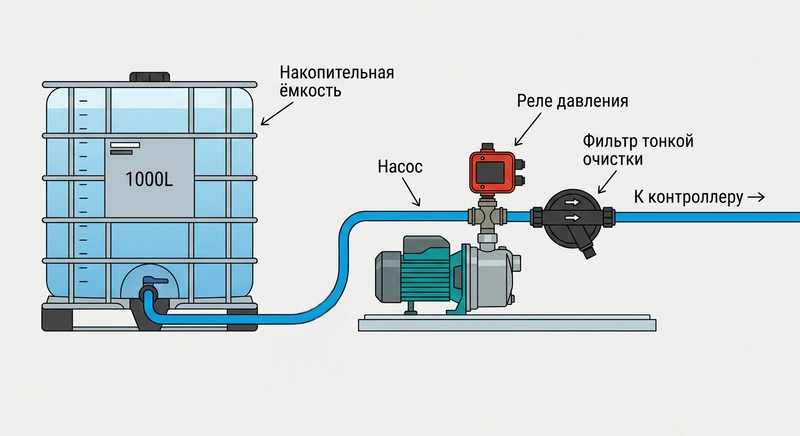

Насос для туманообразования

Насос для туманообразования с низким давлением можно использовать практически любой, обеспечивающий необходимый расход воды и давление для туманообразующих сопел. Раход воды рассчитывается перемножением количества туманообразователей в системе на вылив воды одного туманообразователя. Для нормальной работы системы нужно оставить запас по водовыливу 20-30%, так как у любого насоса максимальное давление падает с увеличение вылива воды.

Для данных задач можно использовать насосные станции с расширительным баком — ресивером, так как частые включения и выключения для насоса без ресивера вредны. Можно так же использовать специальные контроллеры для насосов, обеспечивающие подачу воды при открытии управляющего клапана, и прекращающие ее подачу через 5-7 секунд после его закрытия. Они позволяют достичь большего давления в системе, что позволит получить более мелкий размер капли, а так же отказаться от использования ресивера.

насосная станция с ресивером



Насосня станция с ресивером.

Если у Вас небольшая теплица, вы можете запитать свою систему туманообразования и от водопровода, используя недорогие китайские таймеры для полива на батарейках. Однако, нужно убедиться, что при пользовании водой в доме у вас остается достаточно давления для обеспечения вашей теплицы. При недостаточном давлении воды вы, в лучшем случае, получите более крупные капли и снижение радиуса распыла, а в худшем - дренажные клапана на туманообразователях вообще не откроются, в итоге вы не получите туман вообще.

Фильтр для туманообразования

Туманообразующие сопла требуют для своей работы чистую воду, поэтому необходимо использовать фильтр после насосной установки. Степень необходимой фильтрации нужна на уровне 130мкм. Этому требованию удовлетворяют обычные фильтры 120mesh, используемые для систем капельного полива. Обязательно монтируйте фильтр перед контроллером туманообразования. Так вы защитите его от поломок и незапланированных срабатываний.

Магистраль для подачи воды

В качестве магистрали для систем туманообразования с низким давлением можно использовать полиэтиленовую водопроводную трубу (ПНД) или слепую капельную трубку.

В зависимости от площади теплцы, длины линий и количества туманообразователей, необходимо правильно выбрать диаметр подающей магистрали.

Если у вас обычная небольшая теплица из поликарбоната, то можно использовать слепую капельную трубу диаметром 16мм. Она проста в монтаже, стоит недорого.

Если вы строите больщую теплицу для черенкования или для выращивания рассады, то лучше магистраль делать из полиэтиленовой трубы 25мм. Этого диаметра достаточно для любой длины линии. Подающая труба от насоса может быть большего диаметра - 32, 40 и даже 50 мм - для снижения потери давления. От подающей трубы делаются отводы на каждую линию с помощью фитингов для ПЭ труб, либо седловых хомутов.

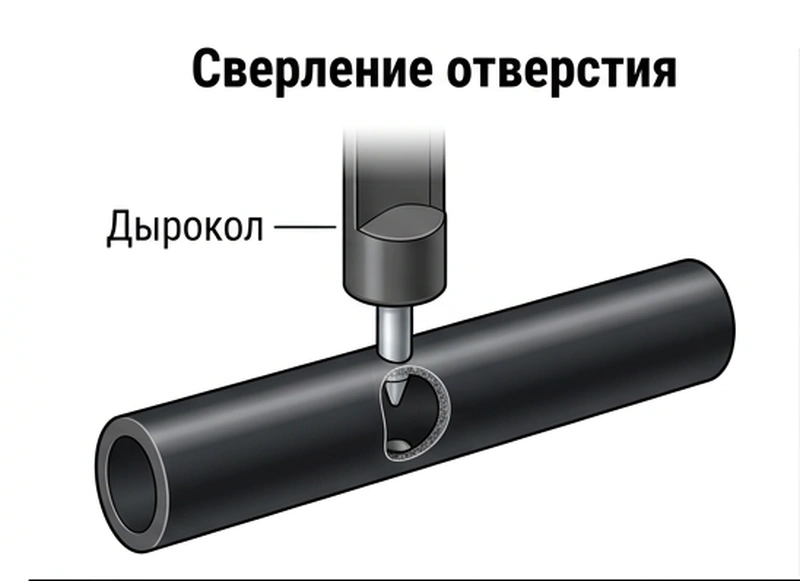

Способ подключения туманообразующих сопел к магистрали несложный. Для этого следует использовать соответствующие адаптеры и дырокол для изготовления отверстий в трубе. Никаких прокладок, как в фитингах для капельной ленты не предусмотрено, отверстие пробивается чуть меньше, чем диаметр адаптера. Он плотно заходит в трубу и обжимается ей. Сверлить отверстия не рекомендуем, так как часто они выходят неровные, часто большего диаметра и из под адаптера может прокапывать вода.


Адаптер с шипом для подключения к магистрали

Комплект для подвешивания туманообразователей с грузом и трубкой 4х1мм.

Для удобства монтажа, в продаже имеются комплекты для установки туманообразователей. Они подходят для китайских моделей. Такой комплект состоит из трубки 4х1мм, длиной 30 или 50см, ерша для установки в трубу, груза и, опционально, клапана антикапли. Держась за груз удобно вставлять такой комплект в трубу.

Туманообразователи израильских проивзодителей на нашем рынке часто продаются только с антикапельником и для их монтажа необходимо докупить шланг 4х1мм, ерш для установки в трубу 6х6мм и груз, либо сделать груз самостоятельно из кусочков полипропилленовой трубки.

Выводы

Системы туманообразования незаменимы при выращивании определенных видов культур в закрытом грунте, а так же при черенкованнии, изготовлении кассетной рассады и др. При правильном подборе комплектующих и грамотном монатже системы, вы получите достойную отдачу от своих вложений.

Купить туманообразоватили и контроллеры к ним с доставкой по Беларуси вы можете в нашем интернет-магазине.
