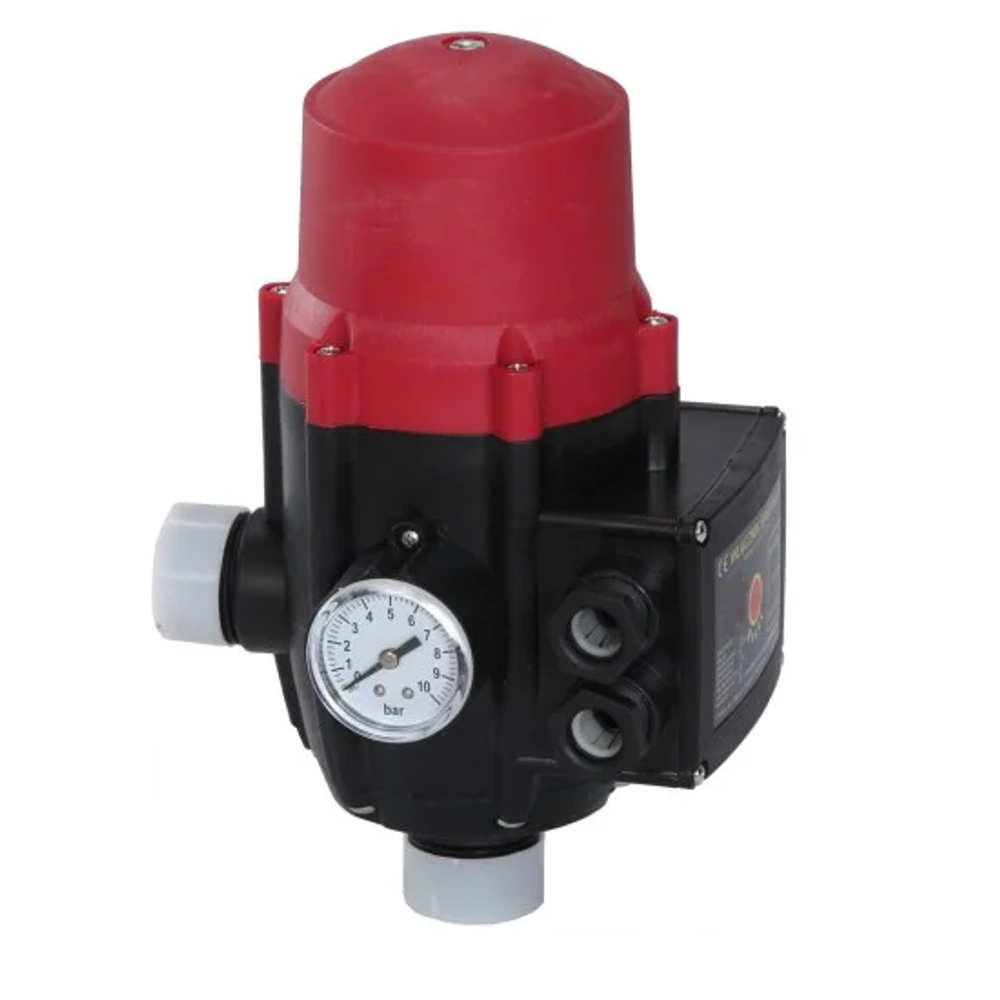

SKD-2D Блок автоматического управления насосом

Блок автоматики SKD-2D является комбинацией реле минимального давления с реле протока и служит для управления насосами водоснабжения, их защиты от работы «на закрытую задвижку» и в режиме «сухого хода».

SKD-2D не имеет возможности регулировки давления выключения, поэтому в рабочих условиях насос будет выключаться при достижении своих максимальных параметров (давления). При необходимости ограничить верхнее значение этого параметра после блока автоматики требуется применить реле давления с гидроаккумулятором или установить перед блоком автоматики редуктор давления.

Блок автоматики позволяет автоматизировать работу насоса. Когда при водопотреблении (открытие кранов) давление в сети опускается ниже настроечного, блок пускает насос, обеспечивая подачу воды пользователям. Значение давления включения можно задать самостоятельно, в диапазоне от 1,5 до 3,0 бара (заводская настройка – 1,5 бара). После прекращения разбора воды (закрытие кранов) выключение насоса происходит с задержкой в 8 с, что исключает возникновение гидроудара. При отсутствии воды во всасывающей линии блок отключает насос с задержкой 10–15 с, защищая его от «сухого» хода.

Блок снабжен пультом управления. Встроенный манометр позволяет визуально контролировать давление рабочей среды на выходе из блока.

Рабочие контакты реле выполнены из серебряно-никелевого сплава, не окисляющегося во влажных условиях. Блок допускается применять при влажности окружающей среды до 70 %. Класс защиты прибора – IP65. Диаметр резьбы присоединительных патрубков – 1".

Напряжение питания блока – 230 В (50 Гц). Максимальный ток коммутации – 10 А.

Блок автоматики устанавливается между насосом и первой точкой водоразбора. Он должен монтироваться в вертикальном положении (настроечный винт – сверху), при этом направление движения воды должно быть из нижнего патрубка к боковому.

Максимальный поток воды: 2,66 л/сек; 160 л/мин; 9,6 м³/час.
