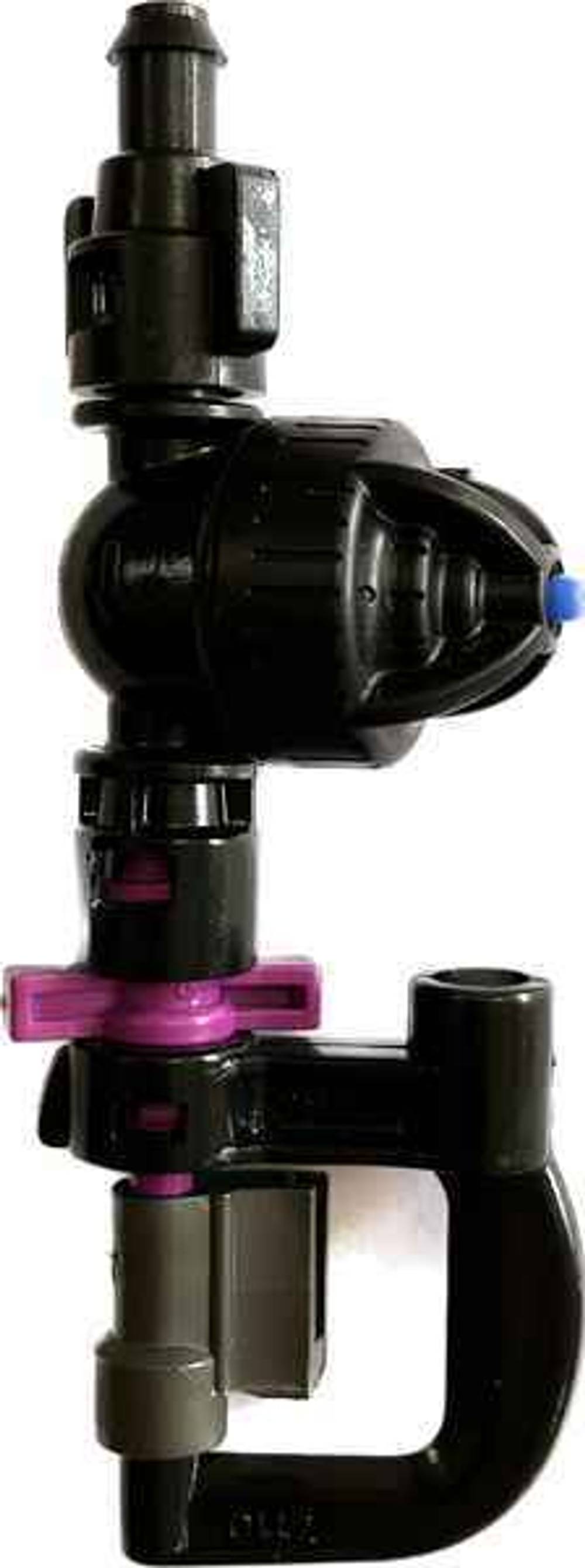

Микродождеватель Hadar 7110. Радиус распыла - до 4,2 м при давлении 3 атм, расход до 50 л/час. В комплекте идет антикапельник. - цена 9 руб. Шланг для подвешивания приобретается отдельно
Системы туманообразования в промышленных масштабах используются давольно давно. Мелкодисперсная водяная пыль служит для понижения температуры, удаления пыли на производствах, для создания завесы от неприятных запахов, отпугивании насекомых, поддержания микроклимата в промышленных теплицах, оранжереях и др. Все эти системы как правило работают на высоком давлении - более 20 атм, форсунки для них выпускаются только из латуни и стоят они недешево.
Однако, все чаще данные системы используют и небольшие фермерские хозяйства и простые дачники. Все это стало возможно благодаря распространению туманообразователей низкого давления, работающих от 2 - 3 атм.
Монтаж системы туманообразования в частном приусадебном или фермерском хозяйстве помогает решить несколько основных задач:
- Поддержание необходимого уровня влажности
- Понижение температуры
- Внекорневая подкормка
- Форсунки туманообразования - для создания мелкодисперсной водяной пыли
- Контроллер — управляет работой системы по расписанию
- Насосная станция — обеспечивает необходимое давление в магистрали туманообразования
- Фильтр — очищает воду и предохраняет сопла от засорения
- Магистраль подачи воды — обеспечивает разводку воды по теплице к соплам.
Туманообразователи, или как их еще называют "фоггеры", от английского слова fog - туман, изготавливаются в большом ассортименте, различными производителями. Радиус орошения, как привило, составляет 1 - 1,2 м, однако может доходить и до 1,3 м, как у Rivulis Rondo Mist Sprayer.
Отличаются туманообразователи по выливу воды, он указан в л/час. Чаще всего используются форсунки с выливом 26-40 л/час.
Количество сопел у разных моделей отличается. К примеру, известные многим израильские туманообразователи Naan Dan Jain Hadar 7110 имеют одно сопло, что позволяет создать охват в 360 градусов без "мертвых зон", китайские производители как правило изготавливают форсунки с 4-мя и более соплами. Их конструкция в чем-то схожа с распылителями в ранцевых опрыскивателях, благодарая чему они легко разбираются и чистятся.
Для лучшей работы всей системы используются клапаны дренажные, или антикапельники.
Принцип их работы следующий: при подаче воды в системе нарастает давление, примерно 1,5 - 1,8 атм, при котором открывается проход в антикапельнике и туманообразователь начинает сразу создавать туман, при этом клапана открываются одновременно. При отключении управляющего клапана давление в системе падает и проход в дренажном клапане моментально закрывается. Вода не сочится из форсунок, а остается в магистрали. Это очень важно при выращивании кассетной рассады. Конечно, небольшое количество капель собирается на форсунке при работе и скапывает вниз, но может повредить только ту ячейку, которая находится непосредственно под туманообразователем.
Установка производится на высоте 1,8 - 2 метра от поверхности земли. При более низкой высоте снижается радиус орошения, так же туман быстрее осядает на листья и не успевает снизить температуру.
Шаг установки туманообразователей как правило 1 - 1,2 метра друг от друга на линии и между линиями.
Контроллер для туманообразователей может быть в двух разновидностях:
- электрическое реле времени, которое будет управлять включением насоса
- таймер либо клапан с контроллером, который устанавливается на падающую магистраль вашей системы.
При использовании реле времени, систему необходимо запитывать от насоса, либо устанавливать на линии электромагнитный клапан, которым это реле будет управлять, в этом случае должна быть установлена насосная станция.
Таймеры, устанавливаемые на подающую магистраль бывают с разным функционалом: от совсем недорогих, работающих от батареек, до профессональных контроллеров полива, таких как Baccara Geva 75 Window. Если вы запитываете вашу систему от водопровода, не стоит покупать самый дорогой контроллер - досточно будет бюджетного батарейного таймера. Желательно, чтобы у него была простая и понятная настройка, а так же возможность цикличной работы, как правило это 1мин работы через 1 час. В системах с большим количеством установленных туманообразователей лучше применять профессиональное оборудование. Такие контроллеры позволяют настроить время работы от 3х секунд, то же самое можно сделать для времени перерыва. Кроме того, такие контроллеры, как Baccara Geva 75 Window, включают полив только в заданное время - скажем, с 8-00 до 21-00. В ночное время контроллер в этом случае работать не будет. Так же в таких контроллерах большой внутренний проход для воды - 1", этого чаще всего хватает для средних по размеру теплиц.
Насос нужно подбирать исходя из водовылива вашей системы. Зная вылив одного туманообразователя нужно перемножить его на количество штук и добавить запас в 20-30%, а лучше больше. Как правило, для увеличения общего давления в системе, запитывают ее от отдельного насоса, который подключают к ёмкости с водой. Обычно используются центробежные поверхностные насосы, одно- или многолопостные. Установите на насос реле давления с защитой от сухого хода - это защитит насос от выхода из строя в случае, если в емкости закончится вода.
В качестве магистрали для систем туманообразования можно использовать полиэтиленовую водопроводную трубу (ПНД) или слепую капельную трубку.
Если у вас обычная небольшая теплица из поликарбоната, то можно использовать слепую капельную трубу диаметром 16мм. Она проста в монтаже, стоит недорого.
Если вы строите больщую теплицу для черенкования или для выращивания рассады в промышленных объемах, то лучше магистраль делать из полиэтиленовой трубы 25мм. Этого диаметра достаточно для любой длины линии. Подающая труба от насоса может быть большего диаметра - 32, 40 и даже 50 мм - для снижения потери давления. От подающей трубы делаются отводы на каждую линию с помощью фитингов для ПЭ труб, либо седловых хомутов.
Способ подключения туманообразующих сопел к магистрали несложный. Для этого следует использовать соответствующие адаптеры и дырокол для изготовления отверстий в трубе. Никаких прокладок, как в фитингах для капельной ленты не предусмотрено, отверстие пробивается чуть меньше, чем диаметр адаптера. Он плотно заходит в трубу и обжимается ей. Сверлить отверстия не рекомендуем, так как часто они выходят неровные, часто большего диаметра и из под адаптера может прокапывать вода.
Всегда используйте фильтр на 130 микрон (120 mesh), его нужно установить перед вашим контроллером, если он есть.
